Vyrábí se s poloměrem vnitřního úhlu R≤0,3 mm a tolerancí velikosti v rozmezí ±0,1 mm. Ideální pro výškové obvodové stěny, mostní inženýrství a přesné stroje vyžadující bezchybnou montáž a mimořádnou nosnost.

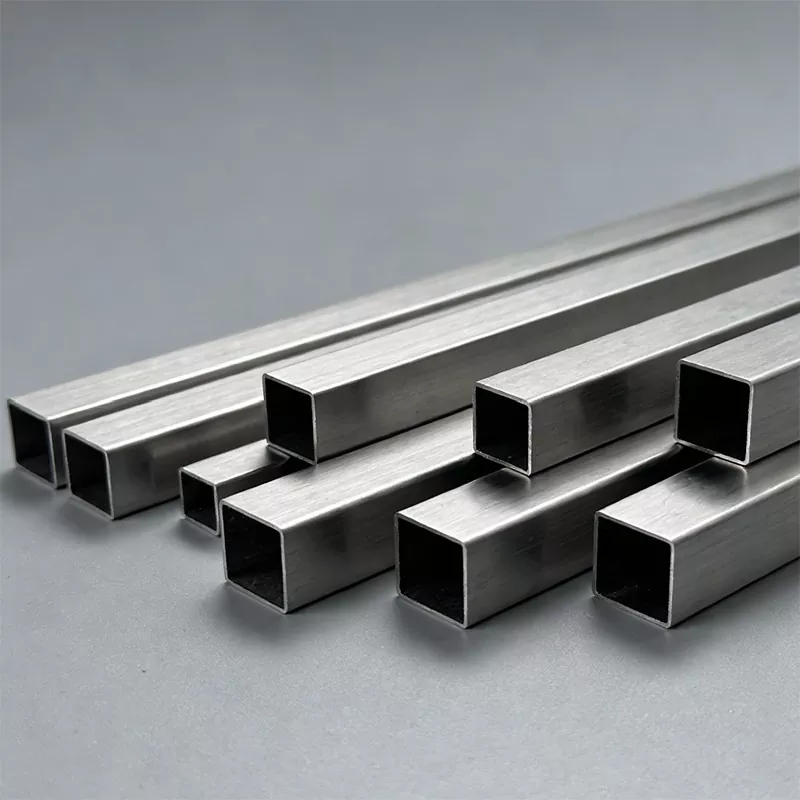

Pravoúhlá čtvercová trubka je dutý kovový profil se čtvercovým nebo obdélníkovým průřezem a vnitřním úhlem, který se přesně blíží 90° (poloměr ostrého rohu R≤0,5 mm), odlišný od tradičních zaoblených čtvercových trubek (R≥1,0 mm). Zpracovává se ohýbáním za studena, válcováním za tepla nebo vytlačováním z uhlíkové oceli nebo nerezové oceli. Díky stabilní struktuře a pravidelnému vzhledu se dokonale hodí pro B2B projekty vyžadující vysokou přesnost montáže a mechanické vlastnosti. Prozkoumejte naši celou řaduocel speciálního tvarupro vlastní požadavky.
Hlavní výhody a ověřené případy
Přesnost na milimetrové úrovni

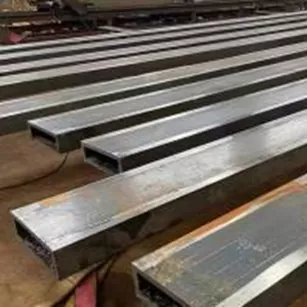

Díky pokročilé technologii tváření za studena je poloměr vnitřního úhlu stlačen na ≤ 0,3 mm a spára mezi součástmi je řízena na ≤ 0,1 mm. Tato přesnost přímo snižuje počet kroků obrábění na místě a zvyšuje efektivitu montáže o 30 % až 50 %.
Vynikající strukturální výkon
Ve srovnání s tradičními kulatými čtvercovými trubkami je pevnost v krutu a ohybu u ostré rohové čtvercové trubky zvýšena o 15 % až 20 %. Dutá konstrukce dosahuje snížení hmotnosti o 12 % až 30 %, což optimalizuje náklady na materiál proocelové konstrukce.

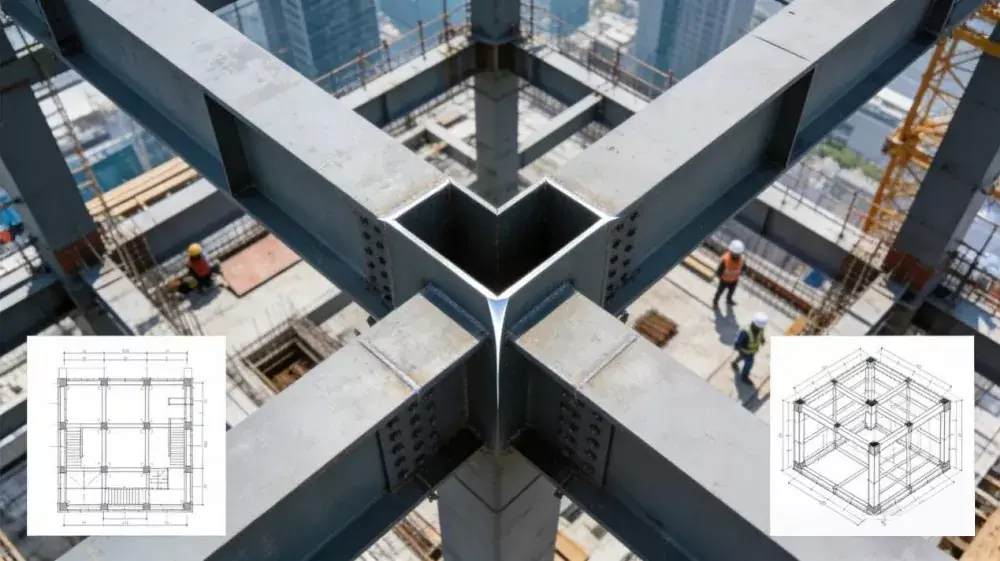

Projektový případ: 500metrová supervěž v Shenzhenu
Jako nosný rám byla použita požárně odolná čtyřhranná trubka Q345FR. Díky technologii bezešvého spojování bylo dosaženo 70% zachování meze kluzu při 600 °C, čímž bylo dosaženo 3hodinového limitu požární odolnosti s ohnivzdorným povlakem. To snížilo spotřebu protipožárních desek o 30 % a zkrátilo dobu výstavby o dva měsíce oproti tradičním schématům.
Technické specifikace
Následující parametry slouží jako reference. Přizpůsobené velikosti a třídy jsou k dispozici po technické kontrole.
| Kategorie specifikace | Položka | Referenční parametry | Poznámky k aplikaci |
|---|---|---|---|
| Velikost sekce | Rozsah délky stran (čtverec) | 10 mm × 10 mm až 200 mm × 200 mm | Malé velikosti pro nábytek/přesné vybavení; velké velikosti pro obvodové pláště/mosty. |
| Rozsah délky stran (obdélník) | 10 mm × 20 mm až 150 mm × 300 mm | Obdélníkový řez se zaměřuje na jednosměrný odpor v ohybu u policových nosníků. | |
| Poloměr vnitřního úhlu (R) | Konvenční ≤ 0,5 mm; vysoká přesnost ≤0,3 mm | Splňuje přísné požadavky na přesnost montáže. | |
| Tolerance velikosti | Normální ±0,5 mm; přesnost ±0,1 mm | Pro automatizační zařízení a velmi vysoké obvodové stěny. | |
| Tloušťka stěny | Konvenční tloušťka | 0,8 mm až 12 mm | Tenkostěnné pro lehké konstrukce, silnostěnné pro nosné. |
| Vlastní tloušťka | Minimálně 0,3 mm, maximálně 15 mm | Ultratenké pro lemování, ultratenké pro výztuhy mostů. | |
| Tolerance tloušťky | ≤2 mm: ±0,05~0,1 mm; 2~6mm: ±0,1~0,2mm; >6mm: ±0,2~0,3mm | Zajišťuje stabilitu rozložení napětí v konstrukci. | |
| Vlastnosti materiálu | Série z uhlíkové oceli | Vysokopevnostní ocel Q235B, Q345B, Q690 | Q690 mez kluzu ≥690MPa, vhodná pro velké zatížení a snížení hmotnosti. |
| Série speciální oceli | Žáruvzdorná ocel Q345FR | 70% mez kluzu při 600°C, požární odolnost 3 hodiny. | |
| Série slitin | Nerezová ocel 304/316, slitina hliníku 6061 | Nerez pro odolnost proti korozi, hliník pro lehké venkovní použití. | |
| Technologické parametry | Proces tváření | Tváření za studena + lokální tepelné zpracování | Snižuje koncentraci stresu a zlepšuje stabilitu. |
| Technologie svařování | Laserové obloukové hybridní svařování | Šířka svaru 2mm, deformace snížena o 70%, únavová životnost >2 miliony cyklů. | |
| Povrchová úprava | Žárové zinkování, nástřik fluorokarbonem, eloxování | Zinek na korozi, fluorokarbon na počasí, eloxování na hliník. | |
| Mechanické vlastnosti | Pevnost v ohybu | O 15%~20% vyšší než kulatá čtvercová trubka stejné specifikace | Rovnoměrnější rozložení napětí. |
| Poměr hubnutí | 12%~30% | Přizpůsobí se požadavkům na nízkou hmotnost, jako jsou super výškové budovy a mosty. | |
| Odolnost vůči povětrnostním vlivům | Zinkový povlak ≥80μm; odolnost proti postřiku fluorouhlovodíkovou solí ≥1000h | Přizpůsobí se scénářům dlouhodobého venkovního použití. |
Přizpůsobení a scénáře aplikací

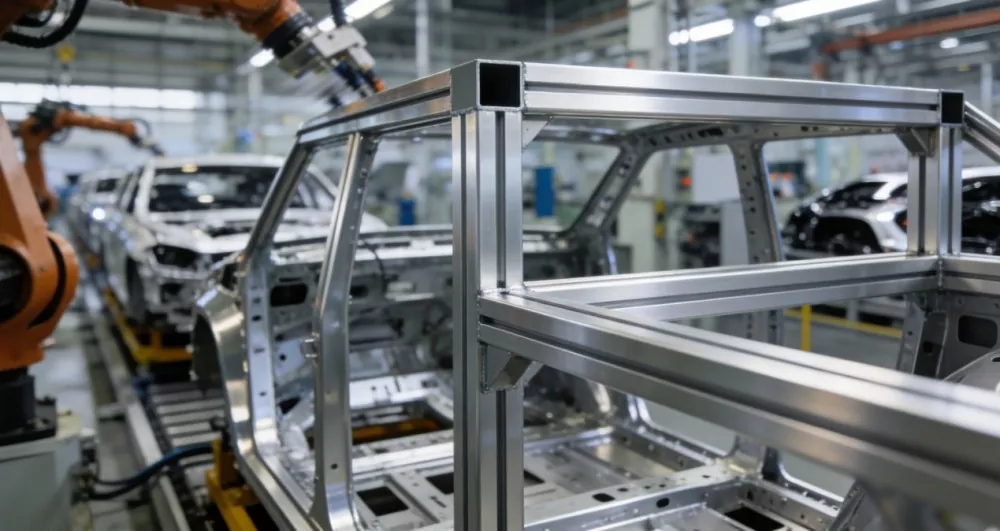

Možnosti přizpůsobení rozšiřují hranice aplikací. Od vysokopevnostní oceli po hliníkovou slitinu a od laserového svařování po nástřik fluorokarbonem – flexibilní kombinace splňují různé potřeby B2B. Například čtvercová trubka z hliníkové slitiny 6061 se používá jako základna automobilových svařovacích robotů, čímž se dosahuje přesné instalace vodicích kolejnic pomocí kontroly úhlové chyby ±0,1°.

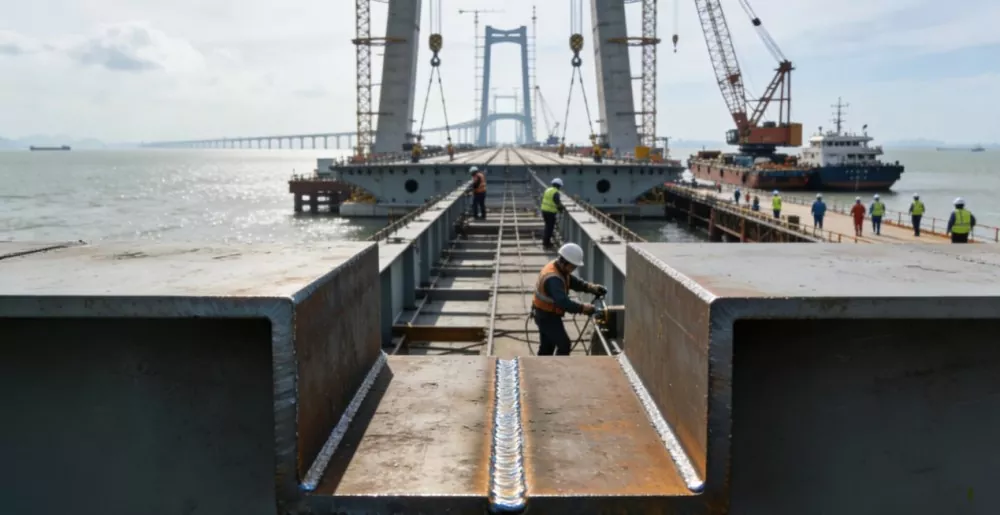

Po použití vysokopevnostní čtyřhranné trubky Q690 ve výztuži ocelového skříňového nosníku hlubokého středního kanálu je hmotnost jedné vrstvy snížena o 1200 tun. Únavová životnost procesu hybridního laserového obloukového svařování přesahuje 2 miliony cyklů, což je o 50 % více než u tradičních metod. Tento materiál neustále prokazuje svou technickou hodnotu ve výškových budovách, mostním stavitelství a přesných strojích.
Proč si vybrat Shunchen Industry?
Shunchen Industry má významné výhody v oblasti pravoúhlých čtvercových trubek, s výkonem jádra a přesností zpracování lepší než běžné průmyslové standardy. Poloměr vnitřního úhlu je ≤0,3 mm a tolerance velikosti je řízena v rozmezí ±0,1 mm.
Nabízíme bohatý výběr materiálů, včetně vysokopevnostní oceli Q690 a žáruvzdorné oceli Q345FR. Oproti běžným výrobkům je pevnost v ohybu zvýšena o 15%-20% při dosažení 12%-30% snížení hmotnosti. podporujemepřizpůsobení celé specifikacespoléhající na digitální flexibilní výrobní režim. Zajistěte rychlé dodání, přísnou kontrolu kvality a kompletní kontrolní dokumentacihromadné objednávky. Působíme jako atovární přímý dodavatelzaručit to nejlepšíB2B nabídka.
Často kladené otázky
1. Co odlišuje pravoúhlou čtvercovou trubku od standardní čtvercové trubky?
Pravoúhlá čtvercová trubka má poloměr vnitřního úhlu (R) ≤ 0,5 mm a až ≤ 0,3 mm u vysoce přesných modelů. To je výrazně ostřejší než tradiční čtvercové trubky, které mají typicky zaoblený rohový poloměr R≥1,0 mm. Tento ostřejší roh umožňuje bezproblémové spojování bez mezer (mezery ≤0,1 mm), díky čemuž je ideální pro vysoce přesné architektonické a strojní aplikace.
2. Jaké materiály a jakosti oceli jsou k dispozici pro hromadné objednávky?
Dodáváme uhlíkovou ocel řady (Q235B, Q345B, Q690 vysoká pevnost), speciální žáruvzdornou ocel (Q345FR), nerezovou ocel (304/316) a slitinu hliníku (6061). Q690 se důrazně doporučuje pro scénáře s velkým zatížením vyžadující snížení hmotnosti, zatímco nerezová ocel 304/316 je ideální pro korozivní prostředí.
3. Jaký přínos pro produkt přináší hybridní svařování laserovým obloukem?
Naše pravoúhlé čtvercové trubky využívají pokročilé hybridní svařování laserovým obloukem. Tato technologie zužuje šířku svaru na zhruba 2 mm, snižuje deformaci svařování o 70 % a zvyšuje únavovou životnost na více než 2 miliony cyklů. To zajišťuje vynikající strukturální integritu, zejména v prostředí dynamického zatížení, jako je mostní inženýrství.
4. Můžete poskytnout přizpůsobené povrchové úpravy?
Ano. Nabízíme žárové zinkování (pro vynikající antikorozní vlastnosti), nástřik fluorokarbonem (pro odolnost proti UV záření a povětrnostním vlivům) a eloxování (konkrétně pro modely z hliníkové slitiny). Výběr závisí na vašich venkovních expozičních podmínkách a estetických požadavcích.
5. Jaká je dodací lhůta u velkých projektových zakázek?
Dodací lhůty závisí na celkové tonáži, jakosti materiálu a konkrétních požadavcích na zpracování. U standardních velikostí se obvykle pohybuje od 15 do 25 dnů. Využíváme digitální flexibilní výrobní režim, abychom zajistili rychlé dodání a přísnou kontrolu kvality, abychom splnili přísné harmonogramy velkých stavebních projektů.
Vyžádejte si cenovou nabídku na pravoúhlou čtvercovou trubku
Kontaktujte Shunchen Industry s požadovanými rozměry, jakostí materiálu (např. Q345B, Q690), tloušťkou stěny a povrchovou úpravou. Náš technický tým zkontroluje váš projekt a poskytne konkurenceschopnou přímou cenovou nabídku z výroby.
