Co dělá Angle Steel nejlepší volbou pro konstrukci vysílacích věží?

Elektrické přenosové věže, stojící vysoko proti obzoru, jsou tichou páteří moderní civilizace. Přenášejí energii na obrovské vzdálenosti a spojují města, průmysl a domácnosti. Tyto impozantní stavby jsou technickými zázraky účinnosti a odolnosti, navržené tak, aby vydržely extrémní počasí, velké zatížení ledem a neúprosnou sílu větru. Výběr materiálu pro tyto věže není libovolný; je to pečlivě vypočítané rozhodnutí, které vyvažuje sílu, hmotnost, cenu a dlouhou životnost. Již více než století je jeden materiál trvale nejlepší volbou pro konstrukci vysílacích věží:úhlová ocel. Od počátků elektrifikace až po dnešní sítě ultravysokého napětí prokázala úhlová ocel svou spolehlivost v nejdrsnějších podmínkách, od zamrzlé tundry až po parné pouště.

Úhlová ocel, tvar konstrukční oceli s průřezem ve tvaru písmene L, nabízí kombinaci vlastností, díky nimž je jedinečně vhodná pro konstrukci přenosových věží. Jeho vysoký poměr pevnosti k hmotnosti umožňuje konstrukci vysokých, štíhlých věží, které minimalizují spotřebu materiálu a zároveň maximalizují strukturální integritu. Jeho schopnost být přišroubována nebo svařena umožňuje rychlou výrobu a montáž na vzdálených místech. Jeho odolnost zajišťuje, že tato kritická infrastruktura může fungovat po desetiletí s minimální údržbou. V tomto článku se ponoříme do konkrétních technických, ekonomických a praktických důvodů, proč úhlová ocel zůstává bezkonkurenční volbou pro konstrukci přenosových věží. Prozkoumáme materiálové vlastnosti, konstrukční výhody, výrobní procesy a logistické úvahy, které dělají z úhlové oceli průmyslový standard, a poskytneme inženýrům a projektovým manažerům poznatky, které potřebují ke specifikaci správných materiálů pro svůj další projekt přenosového vedení.

Obsah

• 1. Co je úhlová ocel a proč se používá v přenosových věžích?
• 2. Jaké konstrukční vlastnosti dělají úhlovou ocel ideální pro stavbu věží?
• 3. Jak nabízí úhlová ocel nákladovou efektivitu a ekonomické výhody?
• 4. Jakou roli hraje snadná výroba a montáž v úspěchu projektu?
• 5. Jaké jsou klíčové technické specifikace úhlové oceli převodových věží?
• 6. Často kladené otázky (FAQ)
• 7. Závěr

1. Co je úhlová ocel a proč se používá v přenosových věžích?

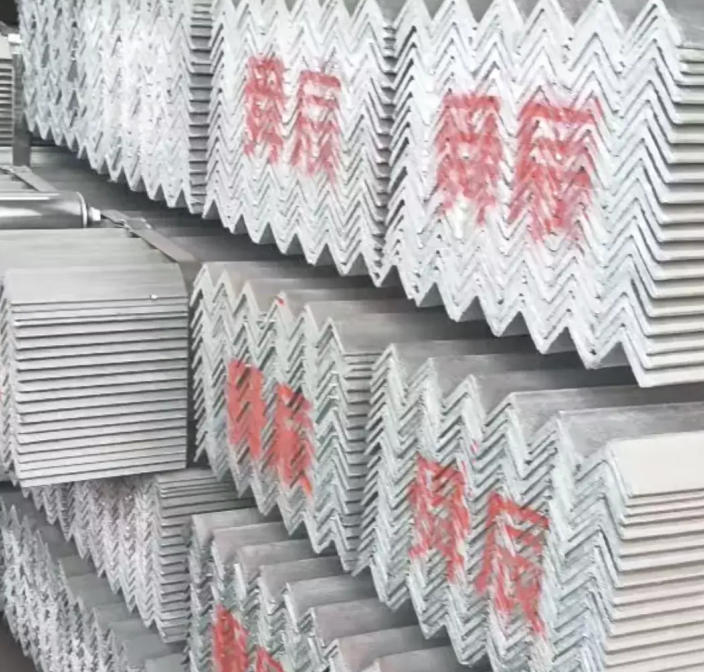

Úhlová ocel, také známá jako úhelník nebo L-konzola, je výrobek z konstrukční oceli s průřezem ve tvaru písmene "L". Vyrábí se válcováním za tepla nebo za studena tvářením ocelového předvalku do tvaru úhlu 90 stupňů. Dvě ramena úhelníku mají obvykle stejnou nebo nestejnou délku, přičemž jsou k dispozici různé tloušťky, které splňují různé požadavky na nosnost. Standardní tvar, úhlová ocel s rovnými rameny, se nejčastěji používá v konstrukci přenosových věží. Průřez ve tvaru L poskytuje vysoký moment setrvačnosti a vysoký modul průřezu vzhledem ke své hmotnosti, což z něj činí výjimečně účinný konstrukční prvek pro odolnost proti ohybovým a torzním silám.

Použití úhlové oceli při stavbě přenosových věží sahá až do konce 19. století, kdy se stavěly první dálkové přenosové vedení. Rané věže byly často konstruovány z tepaného železa nebo litiny, ale tyto materiály byly těžké, křehké a obtížně vyrobitelné. Úhlová ocel se svým vysokým poměrem pevnosti k hmotnosti a snadnou výrobou pomocí šroubů a nýtů se rychle stala materiálem volby. Zavedení vysokopevnostních nízkolegovaných ocelí dále zvýšilo výkon úhlových ocelových věží, což umožnilo stavbu vyšších věží a věží s delším rozpětím.

Existuje několik důvodů, proč rohová ocel zůstává dominantním materiálem pro konstrukci přenosových věží:

• Strukturální účinnost:Tvar L poskytuje vynikající konstrukční výkon jak v tlaku, tak v tahu, takže je vhodný pro různé zátěžové podmínky, kterým jsou přenosové věže vystaveny.
• Modularita:Úhlové ocelové věže jsou konstruovány ze standardních modulárních komponent, které lze snadno vyrobit v továrně a sestavit na místě.
• Upevnitelnost:Ploché povrchy úhlové oceli umožňují snadné šroubované nebo svařované spoje, zjednodušují proces montáže a zkracují dobu výstavby.
• Trvanlivost:Když je úhlová ocel správně pozinkována, nabízí výjimečnou odolnost proti korozi a zajišťuje dlouhou životnost i v drsném prostředí.
• Efektivita nákladů:Úhlová ocel je relativně levná na výrobu a dopravu, což z ní činí ekonomicky životaschopnou možnost pro rozsáhlé infrastrukturní projekty.
• Opravitelnost v terénu:Poškození úhlové ocelové věže lze snadno opravit v terénu výměnou poškozených prvků nebo vyztužením stávajících.

NaTianjin Shunchen Hongye Enterprise Management Co., Ltd.,již více než deset let dodáváme vysoce kvalitní úhlovou ocel pro projekty přenosových věží. Naše továrna vyrábí úhlovou ocel podle nejvyšších standardů, což zajišťuje, že každý kus splňuje přísné požadavky průmyslu přenosu energie. Chápeme, že spolehlivost elektrické sítě závisí na kvalitě použitých materiálů, a jsme odhodláni dodávat úhlovou ocel, která splňuje nejvyšší očekávání. Naše rozsáhlé zkušenosti v oboru nám umožňují poskytovat našim zákazníkům technickou podporu a znalosti produktů, které potřebují ke specifikaci pravoúhlé oceli pro jejich specifické projektové požadavky.

2. Jaké konstrukční vlastnosti dělají úhlovou ocel ideální pro stavbu věží?

Abychom pochopili, proč je úhlová ocel materiálem volby pro přenosové věže, je nezbytné podrobně prozkoumat její konstrukční vlastnosti. Přenosové věže jsou vystaveny složité kombinaci zatížení: vlastní hmotnost samotné věže, hmotnost vodičů a izolátorů, zatížení věže a vodičů větrem, zatížení ledem v chladném podnebí a v některých oblastech seismické zatížení. Věž musí být navržena tak, aby odolávala těmto zatížením bez nadměrného vychýlení nebo selhání. Konstrukční vlastnosti úhlové oceli jsou přímým výsledkem jejích materiálových vlastností a jejího geometrického tvaru.

Poměr síly k hmotnosti:Poměr pevnosti k hmotnosti je kritickým faktorem při navrhování konstrukce. Materiál s vysokým poměrem pevnosti k hmotnosti umožňuje lehčí konstrukci, což snižuje zatížení základu a snižuje náklady na materiál. Úhlová ocel, zvláště když je vyrobena z vysokopevnostní, nízkolegované oceli, má vynikající poměr pevnosti k hmotnosti. Je to proto, že průřez ve tvaru L poskytuje vysoký moment setrvačnosti (odolnost proti ohybu) a vysoký modul průřezu (odolnost proti napětí) pro danou hmotnost. Tato účinnost je klíčovým důvodem, proč je úhlová ocel preferována před jinými konstrukčními tvary, jako jsou kruhové tyče nebo ploché tyče.

Odolnost proti vzpěr:Kompresní prvky ve věži jsou náchylné k vybočení, což je náhlé, katastrofické selhání, ke kterému dochází, když je štíhlý prvek přetížen. Průřez úhlové oceli ve tvaru L poskytuje velký poloměr otáčení, který je měřítkem odolnosti prvku proti vybočení. To znamená, že úhlové ocelové kompresní prvky mohou být navrženy s delší účinnou délkou, než se stane problémem vybočení. Použití dvouúhlových členů (dvě úhlové ocelové sekce umístěné zády k sobě) dále zvyšuje odolnost proti vzpěru, což umožňuje ještě vyšší a štíhlejší konstrukce věže.

Torzní odolnost:Přenosové věže jsou často vystaveny torznímu zatížení způsobenému nerovnoměrnými silami větru nebo zatížením vodiče ledem. Průřez úhlové oceli ve tvaru písmene L poskytuje určitý stupeň torzní odolnosti, i když není tak účinný jako uzavřené profily. Pro zmírnění kroucení zahrnuje konstrukce věže obvykle vyztužení a triangulaci.

Místní vzpěr (nohy):Jednotlivá ramena úhlové oceli se mohou při vysokém tlakovém namáhání lokálně vyboulit. Poměr šířky k tloušťce nohou je pečlivě kontrolován, aby se zabránilo místnímu vybočení. Normy, jako je specifikace Amerického institutu pro ocelové konstrukce (AISC), poskytují limity pro tyto poměry, aby bylo zajištěno, že prvek neselže v důsledku místního vybočení. Poměr šířky k tloušťce v kombinaci s mezí kluzu materiálu určuje, zda úhlová ocel selže poddajností nebo lokálním vybočením.

Odolnost proti únavě:Přenosové věže jsou vystaveny cyklickému zatížení větrem a v některých případech cvalem vodičů. Odolnost proti únavě úhelníkové oceli je obecně dobrá za předpokladu, že spoje jsou správně navrženy a vyrobeny. Šroubové spoje jsou zvláště účinné při prevenci únavových trhlin, protože rozdělují zatížení na více šroubů.

Níže uvedená tabulka shrnuje typické mechanické vlastnosti úhlové oceli používané pro konstrukci přenosových věží.

3. Jak nabízí úhlová ocel nákladovou efektivitu a ekonomické výhody?

Ekonomické výhody úhlové oceli jsou hlavním faktorem její dominance na trhu přenosových věží. Nejde jen o cenu za kilogram; jde o celkové náklady na projekt, které zahrnují materiálové náklady, výrobní náklady, přepravní náklady, instalační náklady a náklady na údržbu po dobu životnosti věže. Úhlová ocel nabízí příznivou rovnováhu napříč všemi těmito kategoriemi, což z ní činí ekonomicky nejschůdnější variantu pro rozsáhlé projekty přenosových vedení.

Nižší cena materiálu:Úhlová ocel se vyrábí ve velkých objemech pomocí zavedených výrobních postupů, což udržuje náklady na kilogram relativně nízké. Suroviny (železná ruda a ocelový šrot) jsou bohaté a výrobní proces je vysoce efektivní. Ve srovnání s jinými konstrukčními materiály, jako je hliník nebo kompozitní materiály, nabízí úhlová ocel výrazně nižší náklady na jednotku pevnosti.

Snížené náklady na výrobu a montáž:Průřez úhlové oceli ve tvaru L usnadňuje výrobu a montáž. Standardizace umožňuje vývoj efektivních výrobních procesů, snižuje pracnost potřebnou pro řezání, vrtání a svařování. Použití šroubových spojů namísto svařovaných spojů zjednodušuje montáž na místě a nevyžaduje vysoce kvalifikované pracovníky pro každé místo připojení. To má za následek rychlejší instalaci a nižší stavební náklady.

Nižší náklady na dopravu:Úhlová ocel je relativně hustá, ale její vysoký poměr pevnosti k hmotnosti znamená, že do daného objemu lze sbalit značné množství materiálu. To snižuje náklady na dopravu oceli z továrny na staveniště. Modulární povaha úhlových ocelových věží umožňuje efektivní balení a přepravu, čímž se minimalizuje plýtvání prostorem.

Minimální náklady na údržbu:Když je úhlová ocel správně pozinkována, nabízí vynikající odolnost proti korozi, která je jednou z primárních příčin degradace věže. Proces žárového zinkování poskytuje odolný povlak, který chrání ocel po celá desetiletí. To snižuje potřebu průběžné údržby a oprav, což je značná nákladová výhoda oproti jiným materiálům, které vyžadují častější kontrolu a údržbu.

Opravitelnost v terénu:Modulární konstrukce úhlových ocelových věží umožňuje snadné opravy v terénu. Pokud je člen poškozen, lze jej vyměnit za nový, aniž by bylo nutné provést úplnou výměnu věže. To je hlavní výhoda oproti litým nebo svařovaným konstrukcím, které se po instalaci obtížně opravují. Tato opravitelnost v terénu snižuje celkové náklady na projekt a prodlužuje životnost věže.

Porovnání nákladů různých konstrukčních materiálů pro přenosové věže ukazuje jasnou ekonomickou výhodu úhelníkové oceli.

Ve společnosti Tianjin Shunchen Hongye Enterprise Management Co., Ltd. rozumíme ekonomickým tlakům rozsáhlých infrastrukturních projektů. Úzce spolupracujeme s našimi zákazníky, abychom jim poskytli nákladově efektivní řešení úhlové oceli, která splňují jejich projektové rozpočty bez kompromisů v kvalitě. Naše efektivní výrobní procesy a rozsáhlé zásoby nám umožňují nabízet konkurenceschopné ceny a rychlé dodání. Díky partnerství s námi mohou naši zákazníci dosáhnout významných úspor nákladů na projektech přenosových věží.

4. Jakou roli hraje snadná výroba a montáž v úspěchu projektu?

Snadnost výroby a montáže je kritickým faktorem úspěchu projektu přenosové linky, zejména u projektů ve vzdálených nebo obtížně přístupných místech. Úhlové ocelové věže jsou navrženy pro efektivní výrobu a rychlou montáž, což znamená nižší náklady, rychlejší dokončení projektu a snížené riziko zpoždění.

Proces výroby:Výroba úhlových ocelových přenosových věží je vysoce standardizovaný proces. Začíná se řezáním úhlové oceli na požadované délky, následuje vrtání otvorů pro spoje a v některých případech svařování podsestav. Prvky jsou následně žárově zinkovány, aby byly chráněny před korozí. Proces zinkování je dobře zavedenou a nákladově efektivní metodou ochrany úhelníků ve venkovním prostředí. Standardizovaná povaha procesu umožňuje vysoce kvalitní a konzistentní výrobu.

Šroubové spoje:Naprostá většina spojů úhlové ocelové věže je šroubovaná, nikoli svařovaná. Jedná se o záměrnou volbu designu, která zjednodušuje jak výrobu, tak montáž. Šroubové spoje se snadněji vyrábějí, vyžadují méně specializované vybavení a umožňují snadnější montáž na místě. Použití vysokopevnostních šroubů zajišťuje, že spoje jsou stejně pevné jako prvky, které spojují. Standardizované velikosti šroubů a matic snižují počet různých požadovaných dílů a zjednodušují správu zásob.

Proces montáže:Montáž úhlových ocelových věží je dobře definovaný proces, který může provést zkušený tým. Věž se obvykle staví pomocí mobilního jeřábu nebo vrtulníku. Prvním krokem je nastavení základů, poté je věž sestavena po částech. Modulární konstrukce věže umožňuje efektivní montáž a standardizované spoje usnadňují zajištění správného vyrovnání věže. Proces montáže je poměrně rychlý, což minimalizuje dobu, po kterou je místo obsazeno.

Předmontáž:Často jsou části věže předem smontovány na zemi a poté zvednuty na místo. To snižuje množství práce, kterou je třeba provádět ve výšce, což zvyšuje bezpečnost a efektivitu. Předběžná montáž na úrovni terénu umožňuje snadnější kontrolu a vyrovnání, čímž se snižuje riziko chyb.

Nastavitelnost pole:Šroubové spoje také umožňují určitou nastavitelnost v terénu. V případě nesouososti lze spoje uvolnit a znovu utáhnout, aby se problém vyřešil. Tato flexibilita je kritická v nerovném terénu nebo při řešení drobných odchylek v základu. Tato nastavitelnost je klíčovou výhodou oproti svařovaným konstrukcím, které po nastavení nelze nastavit.

Pro ilustraci dopadu výroby a snadnosti montáže zvažte následující srovnání dvou projektů přenosových věží: jeden s použitím úhlové oceli a druhý s méně standardizovaným materiálem.

Naše továrna v Shunchen je vybavena pokročilým výrobním zařízením, včetně CNC vrtacích linek a automatizovaných pilových systémů, které zajišťují vysoce kvalitní a efektivní výrobu. Poskytujeme také podrobné výrobní výkresy a montážní pokyny, které našim zákazníkům pomohou zefektivnit jejich montážní proces. Naše zaměření na kvalitu a efektivitu pomáhá našim zákazníkům dokončit jejich projekty včas a v rámci rozpočtu a zajistit tak úspěšné dodání spolehlivé infrastruktury přenosu energie.

5. Jaké jsou klíčové technické specifikace úhlové oceli převodových věží?

Výběr správných specifikací úhlové oceli pro projekt vysílací věže vyžaduje podrobné pochopení příslušných norem, požadovaných mechanických vlastností a specifických konstrukčních aspektů. Technické specifikace musí zajistit, aby věž byla konstrukčně zdravá, odolná a v souladu s průmyslovými normami. Klíčové specifikace zahrnují jakost materiálu, rozměry, tolerance, povrchovou úpravu a požadavky na testování.

Stupeň materiálu:Třída materiálu definuje chemické složení oceli, mez kluzu, pevnost v tahu a tažnost. Nejčastěji používané třídy materiálů pro úhlovou ocel přenosových věží jsou:

• Q235B:Jedná se o nejrozšířenější třídu nízkouhlíkové oceli pro obecné stavebnictví. Má mez kluzu 235 MPa a pevnost v tahu 375-500 MPa. Je vhodný pro většinu aplikací přenosových věží.
• Q345B:Jedná se o vysokopevnostní nízkolegovanou ocel s mezí kluzu 345 MPa. Nabízí lepší poměr pevnosti k hmotnosti a často se používá pro vyšší nebo více zatížené věže.
• Q420B:Jedná se o ocel s ještě vyšší pevností, která se používá pro nejnáročnější aplikace, jako jsou vysokonapěťové stožáry.

Rozměry:Rozměry úhelníku jsou rozhodující pro konstrukční návrh. Délka nohy, tloušťka nohy a vnitřní poloměr jsou specifikovány. Velikost je typicky vyjádřena v milimetrech (např. 100x100x10 znamená délku nohy 100 mm, tloušťku nohy 10 mm a stejné nohy). Rozměry jsou standardizované, aby byla zajištěna zaměnitelnost.

Geometrické tolerance:Výrobní tolerance úhlové oceli jsou důležité pro zajištění správného zapadnutí prvků do sebe během montáže. Tolerance zahrnují přímost, zkroucení a poloměr rohu. Dodržení těchto tolerancí je nezbytné pro správnou funkci šroubových spojů.

Povlak:Normaním povlakem pro úhlovou ocel přenosové věže je žárové zinkování. Proces galvanizace poskytuje odolný zinkový povlak, který chrání ocel před korozí. Tloušťka galvanizovaného povlaku je specifikována, typicky v mikrometrech (µm). Pro zajištění dostatečné ochrany proti korozi je vyžadována minimální tloušťka povlaku 85 µm.

Testování:Úhlová ocel musí být testována, aby se ověřilo, že splňuje stanovené mechanické vlastnosti. Testování zahrnuje tahové zkoušky, ohybové zkoušky a rázové zkoušky (Charpyho V-zářez). Testování zajišťuje, že ocel je vhodná pro danou aplikaci.

Následující tabulka shrnuje klíčové technické specifikace pro typickou úhlovou ocel pro přenosovou věž.

Ve společnosti Shunchen přísně dodržujeme tyto specifikace a zajišťujeme, že každý kus úhlové oceli, který dodáváme, splňuje nejvyšší standardy kvality a výkonu. Naše procesy kontroly kvality zahrnují přísné testování a kontrolu v každé fázi výroby, od ověřování surovin až po kontrolu finálního produktu. Tento závazek kvality je nezbytný pro zajištění bezpečnosti a spolehlivosti přenosových věží, které naši zákazníci staví.

6. Často kladené otázky (FAQ)

Otázka 1: Jaká je typická životnost vysílací věže z pozinkované úhlové oceli?

Odpověď: Správně navržená, vyrobená a pozinkovaná úhlová ocelová vysílací věž může mít životnost 50 let nebo více. Žárově zinkovaný povlak poskytuje vynikající odolnost proti korozi, což je primární faktor omezující životnost věže. V agresivním prostředí, jako jsou přímořské oblasti s vysokým obsahem soli, může být životnost o něco kratší, ale pravidelné kontroly a občasná údržba mohou životnost prodloužit.

Otázka 2: Jaké jsou běžné materiály používané pro úhlovou ocel přenosové věže?

Odpověď: Nejčastěji používanými materiály jsou uhlíkové a nízkolegované konstrukční oceli. Třída Q235B je nejrozšířenější pro standardní aplikace, zatímco Q345B a Q420B se používají pro aplikace s vyšší pevností. Výběr závisí na požadované síle, hmotnosti a ceně věže. Materiál musí splňovat stanovené požadavky na mez kluzu a rázovou houževnatost.

Otázka 3: Je úhlová ocel vhodná pro všechny typy přenosových věží?

Odpověď: Ano, úhlová ocel se používá pro širokou škálu přenosových věží, včetně závěsných věží, napínacích věží a úhlových věží. Díky své všestrannosti a konstrukční účinnosti je vhodný pro různé konfigurace věží, od jednoduchých dvounohých věží až po složité věže s více nohami. Modulární konstrukce úhlové oceli umožňuje stavbu věží s různými konfiguracemi.

Otázka 4: Jaké jsou výhody úhlové oceli oproti kruhové oceli nebo trubkové oceli?

Odpověď: Úhlová ocel nabízí několik výhod: vyšší poměr pevnosti k hmotnosti, jednodušší šroubové spoje a nižší výrobní a montážní náklady. Ploché povrchy úhlové oceli se snadněji vrtají a šroubují než zakřivené povrchy. Průřez ve tvaru L poskytuje vysoký moment setrvačnosti vzhledem k jeho hmotnosti, což snižuje množství potřebného materiálu. Zatímco kruhová nebo trubková ocel může být použita pro některé aplikace, rohová ocel je nákladově nejefektivnější volbou pro většinu přenosových věží.

Otázka 5: Jak se vyrábí úhlová ocel pro přenosové věže?

Odpověď: Výrobní proces zahrnuje několik kroků: řezání úhlové oceli na požadované délky, vrtání otvorů pro šroubové spoje a v některých případech svařování podsestav. Prvky jsou poté žárově zinkovány pro zajištění ochrany proti korozi. Posledním krokem je kontrola kvality hotových komponent a jejich soulad s konstrukčními specifikacemi.

7. Závěr

Dominance úhlové oceli v konstrukci přenosových věží není náhodná. Jeho jedinečná kombinace strukturální účinnosti, hospodárnosti, snadné výroby a odolnosti v terénu z něj činí jasnou volbu pro inženýry, projektové manažery a energetické společnosti po celém světě. Od mechanických vlastností samotné oceli až po ekonomické a praktické výhody její modulární konstrukce, úhlová ocel poskytuje řešení, které je robustní a přizpůsobivé a splňuje různé požadavky projektů přenosu energie po celém světě. Průřez ve tvaru L nabízí vysoký poměr pevnosti k hmotnosti, což umožňuje vysoké, štíhlé věže, které minimalizují spotřebu materiálu. Standardizace úhlové oceli usnadňuje efektivní výrobu, rychlou montáž a přímou údržbu, čímž snižuje celkové náklady na projekt.

Ve společnosti Tianjin Shunchen Hongye Enterprise Management Co., Ltd. jsme hrdí na to, že jsme důvěryhodným dodavatelem úhlové oceli pro projekty přenosových věží. Náš závazek ke kvalitě, přesnosti a spokojenosti zákazníků z nás udělal preferovaného partnera pro společnosti zabývající se přenosem energie a inženýrské firmy po celém světě. Chápeme zásadní roli, kterou hraje vysoce kvalitní úhlová ocel ve spolehlivosti elektrické sítě, a jsme odhodláni dodávat produkty, které splňují nejvyšší standardy výkonu.

Ať už plánujete nový projekt přenosového vedení nebo potřebujete modernizovat či udržovat stávající, zveme vás k prozkoumání naší řady výrobků z úhlové oceli. Náš zkušený tým je připraven vám pomoci s výběrem produktů, technickou podporou a logistickou koordinací.

Kontaktujte Tianjin Shunchen Hongye Enterprise Management Co., Ltdprodiskutovat vaše požadavky na úhelník a zjistit, jak mohou naše produkty přispět k úspěchu vašeho projektu přenosové věže.
