Balkonový PV držák

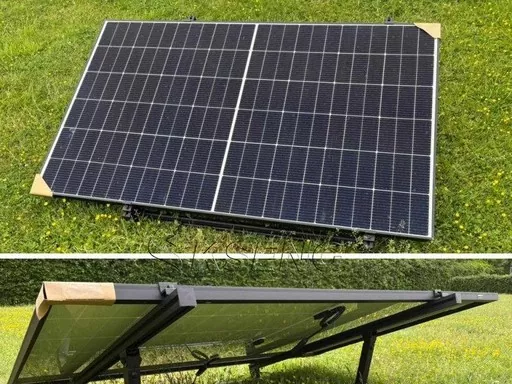

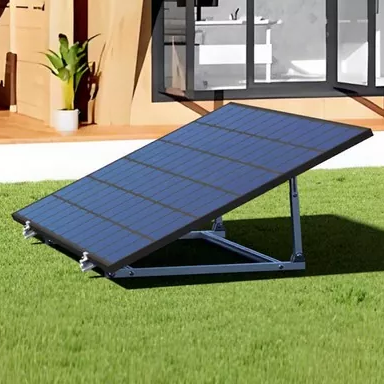

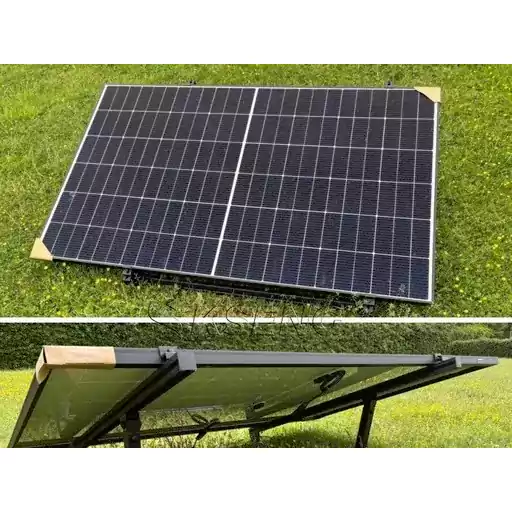

Shunchen Balcony PV Bracket je vysoce kvalitní přizpůsobený podpůrný produkt vyrobený a dodávaný profesionálním čínským podnikem, který se vyznačuje vynikající nosností a odolností proti korozi. Přijímáme technologii přesného svařování a žárového zinkování, abychom vyrobili držáky dokonale sladěné s balkonovými FV systémy. Naše produkty se snadno instalují, mají spolehlivou kvalitu a konkurenceschopné ceny a plně splňují požadavky globálních zákazníků na distribuované fotovoltaické projekty.

    Vysoce pevné nosné konstrukce odolné vůči povětrnostním vlivům navržené pro městské balkóny, terasy vil a chodby bytů. Obsahuje žárové zinkování, rychlou modulární instalaci a přizpůsobitelné úhly sklonu.

    • Úroveň 12 Odolnost proti větru
    • ≥ 500 h Test NSS
    • 0-30° Nastavitelný sklon
    • 20+ let Životnost

    Náš Shunchen Balcony PV Bracket je specializovaný podpůrný komponent nezávisle vyvinutý pro balkónové distribuované fotovoltaické systémy. Vyrobeno z vysoce kvalitní uhlíkové oceli (Q235B a Q355B) jako základního materiálu, je zpracováno CNC řezáním, přesným svařováním a žárovým zinkováním proti korozi. Prozkoumejte naši celou řadufotovoltaické podporypro jiná montážní řešení.

    Jako profesionální výrobce držáků PV řídíme celý proces od výběru surovin až po dodání hotového produktu. Konstrukce konzoly je vědecky navržena podle uspořádání balkónu a hmotnosti fotovoltaických modulů, přičemž kombinuje vysokou nosnost s dlouhodobou antikorozní schopností.

    Hlavní výhody

    01

    Vynikající nosnost a odolnost proti větru

    Hlavní nosník a diagonální výztuhy jsou navrženy tak, aby společně nesly sílu. Může nést jeden fotovoltaický modul o výkonu přes 500 W, se stupněm odolnosti proti větru až do úrovně 12 a odolností proti zatížení sněhem ≥0,5 kN/㎡, čímž si zachovává strukturální stabilitu i v těžkých tajfunech a vánicích.

    02

    Dlouhotrvající odolnost proti korozi

    Jednotná tloušťka povlaku Balcony PV Bracket, ošetřená plně automatickým žárovým zinkováním, je ≥85μm. Prošel testem ohybu 180° bez odlupování a trvání testu NSS je ≥500 hodin, což poskytuje životnost více než 20 let pro venkovní instalace.

    03

    Rychlá a snadná instalace

    Modulární konstrukce umožňuje předběžnou montáž před dodáním. Není vyžadováno žádné svařování na místě; upevnění lze dokončit pomocí klíče. Jednu sadu mohou nainstalovat 1-2 lidé během 2 hodin, což výrazně snižuje náklady na práci a stavební cykly.

    04

    Flexibilní přizpůsobení a kompatibilita

    Velikosti a úhly přizpůsobujeme podle různých uspořádání balkónů a specifikací FV modulů. Podporuje nastavení úhlu náklonu 0-30° pro maximalizaci účinnosti příjmu solární energie pro vaše specifické podmínky.

    Technické specifikace

    Kategorie parametru Specifické indikátory
    Základní materiál Q235B, Q355B (nerezová ocel přizpůsobitelná)
    Výrobní proces CNC řezání + přesné svařování + žárové zinkování
    Výkonné standardy GB/T 3323-2019 (kvalita svařování), GB/T 13912-2020 (žárové zinkování)
    Mechanické vlastnosti Jmenovité zatížení ≥50 kg/㎡; Stupeň odolnosti proti větru ≥Úroveň 12; Odolnost proti zatížení sněhem ≥0,5 kN/㎡
    Specifikace držáku Hlavní nosník: délka 1000-2000 mm, šířka 80-150 mm, tloušťka 2,0-3,0 mm; Diagonální výztuha: 500-1000 mm; Průměr trubky: 30-50mm
    Parametry galvanizace Tloušťka povlaku ≥85μm; Žádné odlupování po ohnutí o 180°; NSS test ≥500 hodin
    Kompatibilní moduly Hlavní FV moduly (Výkon: 300-550W; Velikost: do 1600×1000 mm)
    Úhel náklonu Ruční nastavení 0-30°
    Způsoby instalace Upínání zábradlí / Stěnový rozpěrný šroub (vhodný pro beton, ocelové konstrukce)

    Projektový případ: Městská obytná komunita

    Dodali jsme přizpůsobené držáky (hlavní nosník 1500×100×2,5 mm, náklon 15°) pro 500 majitelů domů v nové komunitě, spárované s 450W FV moduly. Při použití upínání zábradlí nedošlo k poškození konstrukce balkonu a účinnost instalace se zvýšila o 50 %. Po 1 roce venkovního ověření nedochází k žádné korozi ani deformaci a výroba energie zůstává stabilní.

    Proč si vybrat Shunchen?

    Srovnávací rozměr Standardní peer výrobci Shunchen (naše společnost)
    Konstrukční návrh Univerzální profilová ocelová spojka, špatná stabilita. Exkluzivní mechanické provedení, hlavní nosník + diagonální výztuhy kolaborativní ložisko.
    Antikorozní proces Zinkování za studena, tenký povlak, test NSS pouze 200 hodin. Plně automatické žárové zinkování, povlak ≥85μm, test NSS ≥500 hodin.
    Přizpůsobení Pouze konvenční velikosti, cyklus 10-15 dní. Přizpůsobeno rozvržení balkonů, kreslení do 72 hodin.
    Záruka dodávky Nedostatek zásob, nestabilní dodávka. Vlastní sklad, hromadné objednávky doručovány do 7 dnů.
    Podpůrné služby Poskytujte pouze produkty. Návrh schématu instalace, technické pokyny na místě, 24hodinová poprodejní odezva.

    Certifikace a zajištění kvality

    Jako výrobce zaměřující se na výzkum a vývoj fotovoltaických konzol přísně kontrolujeme kvalitu a poskytujeme záruku celého řetězce. Jsme certifikováni podle ISO 9001 Management kvality a ISO 14001 Environmentální management. Produkty splňují národní technické normy a poskytujeme zprávy o mechanických a antikorozních testech SGS třetích stran.

    Naše výrobní linky využívají plně automatické CNC řezání a svařování s on-line detekcí vad. Proces galvanizace využívá monitorování teploty zinkové lázně v reálném čase. Každá šarže prochází simulací nosnosti, testem tloušťky povlaku a kontrolou kvality povrchu. Zkontrolujte našecertifikacípro více informací.

    Často kladené otázky

    Jaká je maximální nosnost Balcony PV Bracket?

    Konvenční hlavní nosník z materiálu Q355B (1500×100×2,5 mm) může stabilně nést jeden 550W fotovoltaický modul s jmenovitým zatížením ≥50 kg/㎡. Splňuje požadavky na odolnost proti větru úrovně 12 a zatížení sněhem 0,5 kN/㎡. Poskytujeme profesionální poradenství při výběru na základě hmotnosti vašeho modulu.

    Jak vybrat správný držák pro různá uspořádání balkónů?

    U arkýřových balkonů jsou preferovány upínací konzoly zábradlí (není potřeba vrtání); pro zapuštěné nebo úzké balkony šetří místo nástěnné držáky; pro rohové balkony, vlastní držáky ve tvaru L maximalizují prostor. Poskytujeme optimální schéma na základě výkresu velikosti balkonu.

    Můžete místo žárového zinkování zajistit elektrostatický nástřik?

    Ano. Naším výchozím nastavením je žárové zinkování (≥85μm) pro vynikající odolnost proti korozi. Můžeme také přizpůsobit elektrostatické nástřiky na požádání s podporou různých barev, aby odpovídaly vnějšímu vzhledu budovy.

    Podporujete tovární kontroly a logistiku pro hromadné objednávky?

    Absolutně. U objednávek nad 100 sad vítáme zákazníky v naší továrně pro přijetí kvality na místě. Poskytujeme také exkluzivní koordinaci logistiky, abychom zajistili bezpečné a včasné doručení držáků na místo vašeho projektu.
