Výrobní deska z uhlíkové oceli

Shunchen Carbon Steel Fabrication Plate dodává přesně řezané součásti pro ocelové konstrukce, stroje a systémy stěnových závěsů. S využitím pokročilého CNC řezání vláknovým laserem pro desky od 1,5 do 25 mm vytváří složité obrysy a otvory pro šrouby v jednom průchodu. Díky přísné kontrole kvality, volitelnému žárovému zinkování a normám EN 10204 3.1 MTC zajišťuje vysokou konzistenci a rychlé dodání po celém světě.

Co je to výrobní deska z uhlíkové oceli?

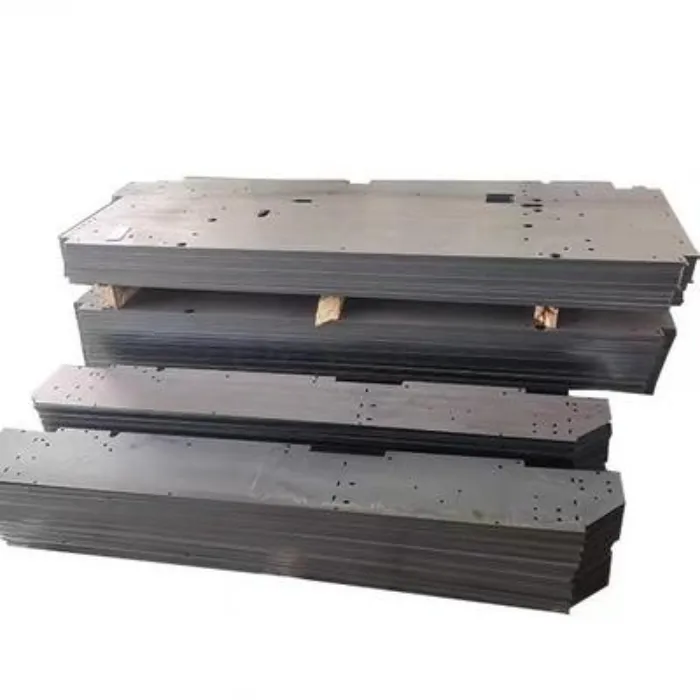

Výrobní deska z uhlíkové oceli je deska z uhlíkové oceli, která byla nařezána a zpracována do určité velikosti nebo tvaru pro použití jako konstrukční nebo mechanická součást. Namísto dodávání pouze obdélníkových polotovarů vyrábí Shunchen polotovary podle výkresů zákazníků, včetně nepravidelných obrysů, otvorů pro šrouby, štěrbin, montážních otvorů a dalších požadovaných otvorů.

Základním materiálem může být Q235B, Q355B, ASTM A36, ASTM A572, S235JR, S355JR, SS400 nebo SM490 v závislosti na požadované pevnosti a použitelné materiálové normě. Standardní zpracování zahrnuje řezání CNC vláknovým laserem a digitální hnízdění. Pokud hotový díl vyžaduje ochranu proti korozi, lze přidat žárové zinkování a lakování.

Tento typ vyrobených plechů je určen pro zákazníky, kteří potřebují nařezané ocelové součásti pro svařování, šroubování, konstrukční montáž, výrobu zařízení nebo další povrchovou úpravu.

Klíčové vlastnosti

CNC řezání laserem

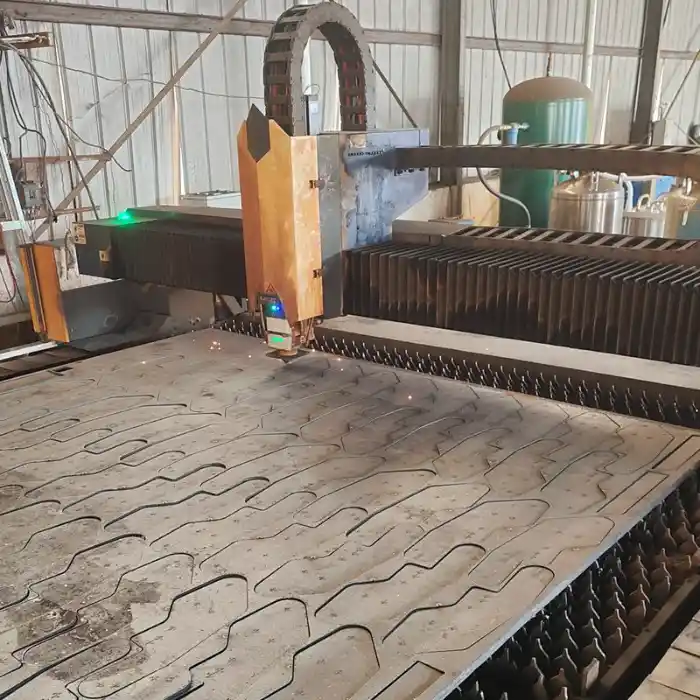

Shunchen zpracovává Carbon Steel Fabrication Plate pomocí CNC vláknového laserového řezacího zařízení. Řezný program je generován ze schváleného výrobního výkresu, což umožňuje reprodukovat stejný obrys a vzor otvorů v celé dávce.

Pro desky do tloušťky 10 mm je specifikovaná rozměrová tolerance ≤±0,1 mm. Pro desky 10–25 mm je specifikovaná tolerance ≤±0,2 mm. Skutečná tolerance je potvrzena podle tloušťky materiálu, geometrie a požadavků na výkres před výrobou.

Čisté řezané hrany

Řezání laserem vytváří užší zónu tepelného řezání než konvenční řezání plamenem. Shunchen specifikuje drsnost povrchu řezu Ra ≤12,5 μm a kontroluje viditelné otřepy a nepravidelnosti řezu během závěrečné kontroly.

U součástí, které lze použít přímo po řezání, to snižuje potřebu ručního broušení hran. Pokud projekt vyžaduje konkrétní okrajovou podmínku, může být požadavek zahrnut do výrobního výkresu.

Komplexní obrysy a díry

Proces řezání může vytvářet nepravidelné obrysy, vnitřní otvory, otvory pro šrouby, montážní otvory a drážky ve stejné výrobní operaci. Digitální skládání se používá, když je potřeba vyříznout několik různých součástí ze stejné základní desky.

Minimální řezný otvor je přibližně 0,5násobek tloušťky desky, v závislosti na materiálu, geometrii a řezných podmínkách.

Možnosti materiálu

Q235B a A36 jsou vhodné pro mnoho obecných konstrukčních aplikací, zatímco Q355B, A572 a S355JR poskytují vyšší specifikovanou mez kluzu pro aplikace vyžadující pevnější konstrukční materiál.

Třída materiálu je před výrobou potvrzena podle nákupní specifikace zákazníka. Pro příslušné objednávky lze dodat materiálové certifikáty.

Aplikace

Komponenty ocelové konstrukce

Carbon Steel Fabrication Plates se používají pro zapuštěné desky, spojovací desky, základní desky, výztuhy, konzoly a další součásti ocelových konstrukcí. Předem vyříznuté otvory pro šrouby a definované obrysy umožňují těmto dílům přesunout se přímo do dílenského svařování nebo montáže na místě.

U opakovaných součástí CNC řezání také udržuje rozměry a pozice otvorů konzistentní mezi dávkami.

Části strojů

Výrobci strojů používají nařezané ocelové polotovary pro základny zařízení, konzoly, součásti rámu, montážní desky, výztužné desky a svařované konstrukční díly.

Když je součást vyrobena podle zákaznického výkresu, může proces řezání sledovat požadovaný vnější obrys a uspořádání otvorů, místo toho, aby zákaznická dílna vyžadovala ruční značení a řezání každého dílu.

Komponenty záclonové stěny

Carbon Steel Fabrication Plate lze zpracovat na spojky závěsných stěn, příslušenství kýlu, výztužné díly a další zakázkové kovové armatury. Tam, kde je součást vystavena vlhkosti nebo venkovním podmínkám, lze po řezání aplikovat žárové zinkování.

Komunální a průmyslové komponenty

Řezané ocelové součásti se také používají pro díly zábradlí, podpěry značek, příslušenství pouličního osvětlení, součásti zemědělských strojů, dopravní zařízení a další vyrobené ocelové sestavy.

Technické parametry

Specifikace zpracování

Vlastnosti materiálu

Platné normy

Příslušná norma, třída materiálu, tloušťka a tolerance jsou potvrzeny z nákupní specifikace před výrobou.

Kontrola kvality

Kontrola materiálu

Před řezáním se vstupní deska zkontroluje podle požadované třídy a tloušťky. Dokumentace o zkoušce frézy je spárována s informacemi o materiálu zaznamenanými pro objednávku.

Tím se zabrání tomu, aby se do výroby dostala jiná třída nebo tloušťka oceli, když zakázka vyžaduje specifickou specifikaci materiálu.

Kontrola řezání

Po řezání laserem kontroloři kontrolují kritické rozměry podle schváleného výkresu. V závislosti na součásti to může zahrnovat celkové rozměry, geometrii obrysu, průměr díry, polohu díry a tloušťku desky.

Pro opakovanou výrobu lze stanovit požadavky na kontrolu pro první kusy před zpracováním zbývající šarže.

Kontrola hran

Řezná hrana je kontrolována na nadměrné otřepy, strusku, viditelné deformace a nepravidelné řezání. Požadavky na drsnost povrchu lze ověřit na základě specifikace zákazníka.

Sledovatelnost materiálu

Výrobní dávka je propojena s odpovídající surovinou a kontrolními záznamy. Pro zakázky vyžadující formální dokumentaci materiálu lze dodat materiálový certifikát EN 10204 3.1.

Inspekce SGS

Pokud je vyžadována nezávislá kontrola, může být kontrola SGS uspořádána před odesláním. Rozsah kontroly lze definovat dle kupní smlouvy, jako jsou rozměry, materiálová dokumentace, množství, vzhled a další dohodnuté požadavky.

Služba přizpůsobení OEM

Recenze kresby

Shunchen přijímá zákaznické výkresy pro komponenty z uhlíkové oceli vyrobené na zakázku. Před cenovou nabídkou technický tým zkontroluje výkres na jakost materiálu, tloušťku, rozměry, polohy otvorů, tolerance a požadavky na zpracování.

Pokud rozměr nebo tolerance nevyhovují pro zvolenou tloušťku materiálu nebo proces řezání, lze to potvrdit u zákazníka před výrobou.

Hnízdění

U objednávek obsahujících více velikostí nebo tvarů součástí jsou součásti uspořádány pomocí digitálního vnoření. Uspořádání hnízda se připraví podle požadovaného množství a rozměrů základní desky.

To určuje řezací program předtím, než ocelový plech vstoupí do laserového stroje.

Řezání a sekundární ošetření

Po schválení výkresu jsou díly řezány laserem podle potvrzeného programu. Pokud hotové součásti vyžadují ochranu proti korozi, mohou být následně odeslány k žárovému zinkování nebo lakování.

Požadovaná povrchová úprava by měla být specifikována před výrobou, protože ovlivňuje následnou cestu zpracování a kontrolu.

Kontrola a balení

Po zpracování jsou hotové součásti zkontrolovány podle dohodnutých požadavků. Materiálové certifikáty a kontrolní dokumenty třetích stran mohou být připraveny, když jsou součástí objednávky.

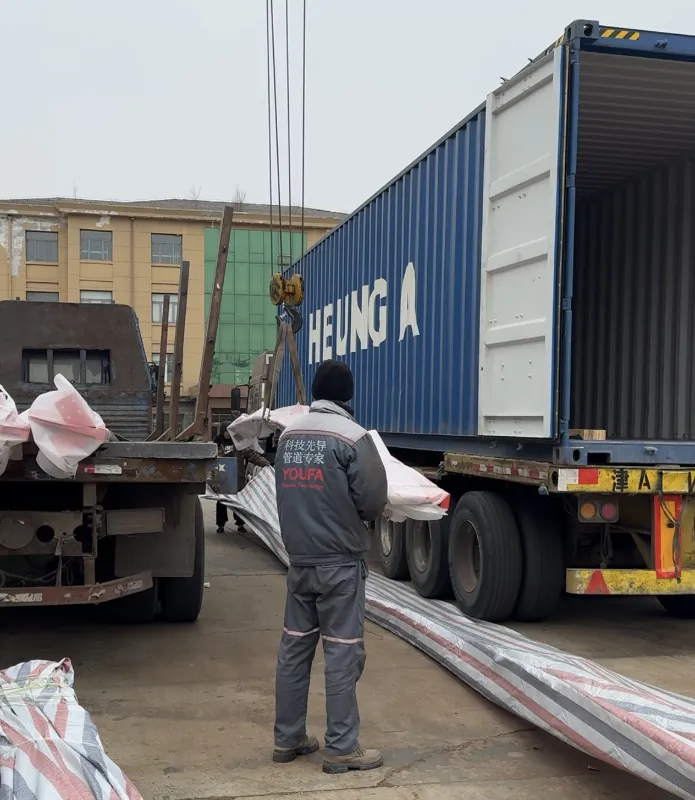

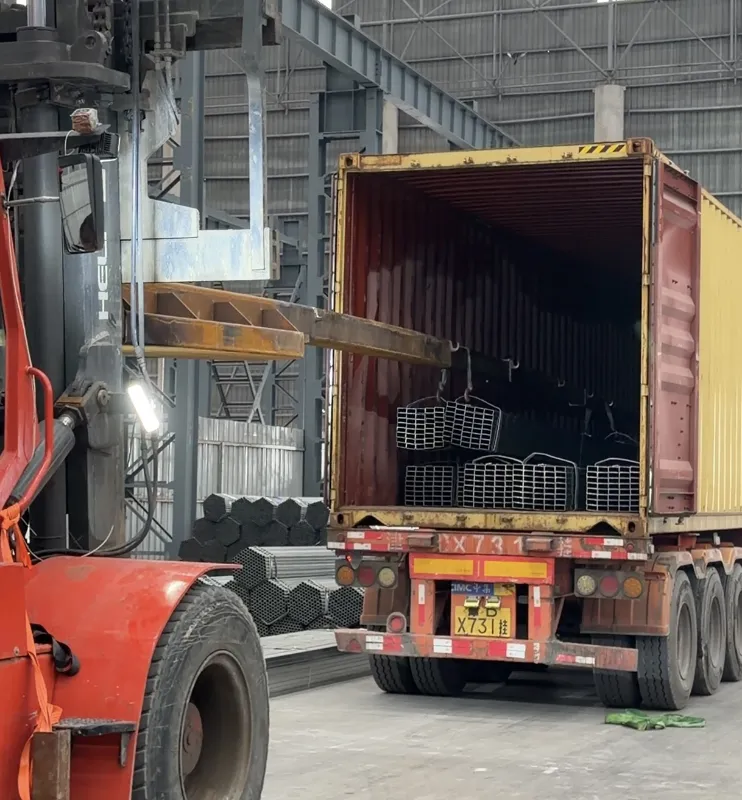

Pro exportní zásilky lze použít vodotěsnou fólii, dřevěné palety a ocelové pásky podle velikosti komponentu a přepravních požadavků.

Autentické zákaznické recenze

"Laserem řezané ocelové desky výrazně šetří čas našeho zpracování na místě. Produkty ShunChen mají stabilní přesnost a nulové otřepy, což dokonale odpovídá našim požadavkům na montáž ocelových konstrukcí. Jejich dodání je vždy podle plánu."

—— Omar Hassan, projektový manažer, Middle East Construction Engineering Co., Ltd.

"Vyrábíme přesné mechanické díly s přísnými požadavky na toleranci. Laserem řezané plechy z uhlíkové oceli ShunChen mají minimální deformaci a konzistentní kvalitu šarže, což účinně snižuje naši míru odmítnutí a výrobní náklady."

—— Li Ming, technický ředitel, Domestic Machinery Manufacturing Co., Ltd.

"Inženýrství záclonových stěn má vysoké požadavky na vzhled a přesnost montáže. Jejich laserem řezané konektory mají přesné rozměry a hladké hrany, což výrazně zlepšuje naši efektivitu instalace a kvalitu projektu."

—— Zhang Wei, ředitel nákupu, East China Curtain Wall Engineering Company

Proč si vybrat nás

Hlavní výhodou Shunchen pro zakázky vyrobené oceli je, že získávání ocelového materiálu, řezání plechů, povrchová úprava a exportní zásilky mohou být řešeny v rámci stejné průmyslové skupiny.

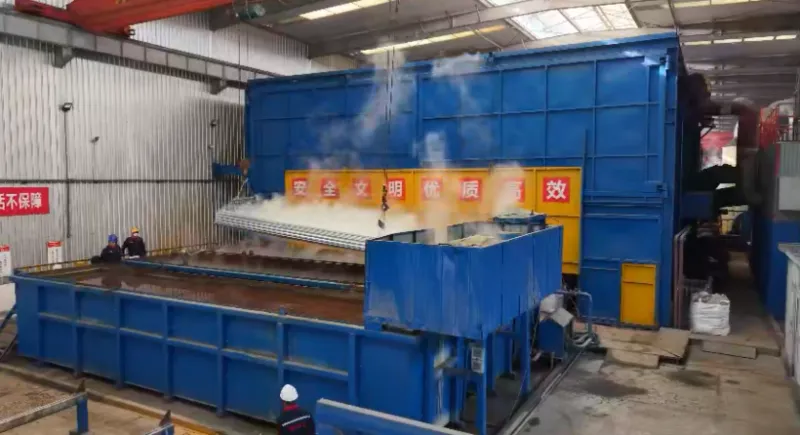

Skupina byla založena v ocelářském průmyslu v roce 2014 a od té doby přidala žárové zinkování, výrobu ocelových konstrukcí, výrobu fotovoltaické podpory, skladování a logistiku. Současná roční výrobní kapacita přesahuje 450 000 tun s více než 40 000 m2 výrobní a skladovací plochy.

Pro zákazníky nakupující vyrobené komponenty to znamená, že objednávka nemusí být rozdělena mezi dodavatele oceli, řezací dílnu, galvanizační společnost a exportního obchodníka.

Shunchen může potvrdit kvalitu materiálu a požadavky na řezání z výkresů zákazníka, zpracovat ocelový plech, zajistit volitelné zinkování nebo lakování, dokončit požadované kontrolní dokumenty a připravit hotové komponenty pro exportní zásilku.

Konvenční suroviny jsou skladovány podle požadavků výroby. Vzorové objednávky mohou být obecně uspořádány přibližně do 3 dnů, zatímco hromadné objednávky jsou běžně naplánovány do 7–10 dnů. Skutečná doba realizace závisí na dostupnosti materiálu, množství objednávky, geometrii dílu, povrchové úpravě a požadavcích na kontrolu.

Společnost má certifikaci ISO 9001 a podporuje MTC EN 10204 3.1 a kontrolu SGS pro příslušné exportní objednávky.

FAQ

Jaké materiály lze použít pro výrobu desek z uhlíkové oceli?

Mezi běžné materiály patří Q235B, Q355B, ASTM A36, ASTM A572, S235JR, S355JR, SS400 a SM490. Požadovaná třída by měla být specifikována při žádosti o cenovou nabídku.

Jakou tloušťku lze řezat laserem?

Standardní rozsah zpracování je 1,5–25 mm. Pokud je požadovaná tloušťka mimo tento rozsah, technický tým může před potvrzením výroby zkontrolovat geometrii materiálu a součásti.

Můžete řezat ocelové desky podle výkresů CAD?

Ano. Zákazníci mohou poskytnout výkresy CAD nebo jiné vhodné inženýrské soubory. Výkres je před výrobou zkontrolován, aby se potvrdily rozměry, materiál, tloušťka, pozice otvorů a tolerance.

Dokážete zpracovat otvory společně s obrysem desky?

Ano. Otvory pro šrouby, montážní otvory, drážky a další vnitřní geometrie mohou být zahrnuty do CNC řezacího programu. Velikost otvoru a tolerance polohy by měly být specifikovány na výkrese.

Mohou být řezané součásti pozinkovány?

Ano. Po řezání lze zajistit žárové zinkování. To se běžně používá u venkovních konstrukčních součástí, kování obvodových stěn a dalších dílů vyžadujících dodatečnou ochranu proti korozi.

Můžete poskytnout zprávy MTC a SGS?

Ano. Pro příslušné objednávky jsou k dispozici materiálové certifikáty EN 10204 3.1. Kontrolu SGS třetí stranou lze také zajistit, pokud to vyžaduje nákupní specifikace zákazníka.

Jaké informace jsou vyžadovány pro cenovou nabídku?

Nabídka obvykle vyžaduje jakost oceli, tloušťku, výkres součásti, množství, požadovanou toleranci, povrchovou úpravu, požadavky na kontrolu a místo dodání. Pokud výkres obsahuje několik různých součástí, mělo by být uvedeno také požadované množství pro každý díl.

Jaká je běžná dodací lhůta?

Vzorové objednávky mohou být obecně uspořádány do 3 dnů, zatímco hromadné objednávky jsou běžně naplánovány do 7–10 dnů. Konečný dodací čas je potvrzen po přezkoumání materiálu, množství, složitosti řezání, povrchové úpravy a požadavků na kontrolu.
