Vložená ocelová deska
  • Vložená ocelová deskaVložená ocelová deska
  • Vložená ocelová deskaVložená ocelová deska
  • Vložená ocelová deskaVložená ocelová deska

Vložená ocelová deska

Jako profesionální výrobce by vám průmysl Shunchen rád poskytl vysoce kvalitní vestavěný ocelový plech. Zapuštěné ocelové desky, jako kovové spojky předem zapuštěné do betonových prvků (stěny, podlahy, sloupy atd.), jsou klíčovými přechodovými můstky mezi stavebními konstrukcemi a pomocnými prvky. Vyrábí se většinou z uhlíkové oceli nebo nerezové oceli, která je řezaná, svařovaná a antikorozně upravená. Na povrchu jsou vyhrazeny otvory pro šrouby nebo svařované uzly, aby se usnadnilo přesné spojení s nástěnnými konzolami a základnami součástí.
    Vysoce přesný spojovací nosič pro moderní konstrukci

    Navrženo pro obvodové stěny, základny těžkého vybavení a kritickou infrastrukturu. Vyrobeno CNC řezáním a pokročilými antikorozními technologiemi.

    Tolerance ≤±0,2mm
    Roční kapacita 350 000 tun
    Kvalifikace svařování 99,9 %
    Solný sprej ≥ 1000 h

    Základní funkce zapuštěné ocelové desky se soustředí na tři klíčové oblasti polohování, které slouží jako kritický nosič pro spojení hlavní stavební konstrukce s pomocnými konstrukcemi:

    Rozbočovač pro přenos zatížení

    Přebírá vlastní hmotnost, zatížení větrem a vibrační zatížení pomocných komponent, jako jsou obvodové pláště. Rovnoměrně přenáší rozložené zatížení na hlavní betonovou konstrukci, aby se zabránilo poškození místní koncentrací napětí.

    Odkaz na instalaci

    Spoléhá na přesné umístění během fáze před zapuštěním, aby poskytl pevnou referenci pro následné podpěry. Zajišťuje pravidelné uspořádání a přesnost instalace, což výrazně snižuje sekundární zpracování na místě.

    Záruka strukturální stability

    Vytváří pevnou integrovanou konstrukci s litím betonu, čímž se zvyšuje stabilita spojení mezi vnějšími komponenty a hlavní konstrukcí. Zlepšuje schopnosti proti převrácení a vibracím.

    Technické specifikace

    Kategorie specifikace Technické parametry Podrobné ukazatele Specifikace adaptace
    Základní velikost Normální specifikace Délka/šířka: 200×200mm~600×600mm; tloušťka: 8-20 mm 200×200×8mm pro lehkou skleněnou příčku; 600 × 600 × 20 mm pro těžký závěs
    Vlastní velikost Jakákoli délka a šířka (max ≤1000×1000mm), tloušťka (min ≥5mm) Přizpůsobuje se individuálním požadavkům na speciálně tvarované předstěny
    Tolerance velikosti Tolerance velikosti obrysu ±0,5 mm (konvenční), ±0,2 mm (přesná třída) Přesná úroveň se přizpůsobí výškovým obvodovým stěnám vyžadujícím extrémně vysokou přesnost
    Přesnost polohy díry Tolerance středové vzdálenosti otvoru ≤±0,2 mm, průměr otvoru ±0,1 mm Zajišťuje přesný tupý spoj pomocí šroubů držáku závěsné stěny
    Vlastnosti materiálu Materiál hlavního proudu Uhlíková ocel: Q235B, Q345B; Nerezová ocel: 304, 316 Q345B pro těžké náklady; Nerezová ocel 316 pro pobřežní vysoce solnou mlhu
    Mechanická vlastnost Síla jádra Pevnost v ohybu: Q235B ≥ 235MPa, Q345B ≥ 345MPa; Pevnost ve smyku ≥ 120MPa Zajišťuje strukturální stabilitu při přenosu zatížení
    Povrchová úprava Antikorozní proces Žárové zinkování (≥80μm), nástřik fluorokarbonem (≥40μm), zrcadlové leštění Žárově zinkováno pro venkovní odolnost proti korozi; zrcadlový lesk pro vnitřní dekoraci
    Technologický požadavek Proces tváření CNC plazmové řezání, přesné lisování; výška svaru ≥8 mm, žádné póry/praskliny Zajišťuje rovinnost desky (≤1 mm/m), zlepšuje přilnavost k betonu

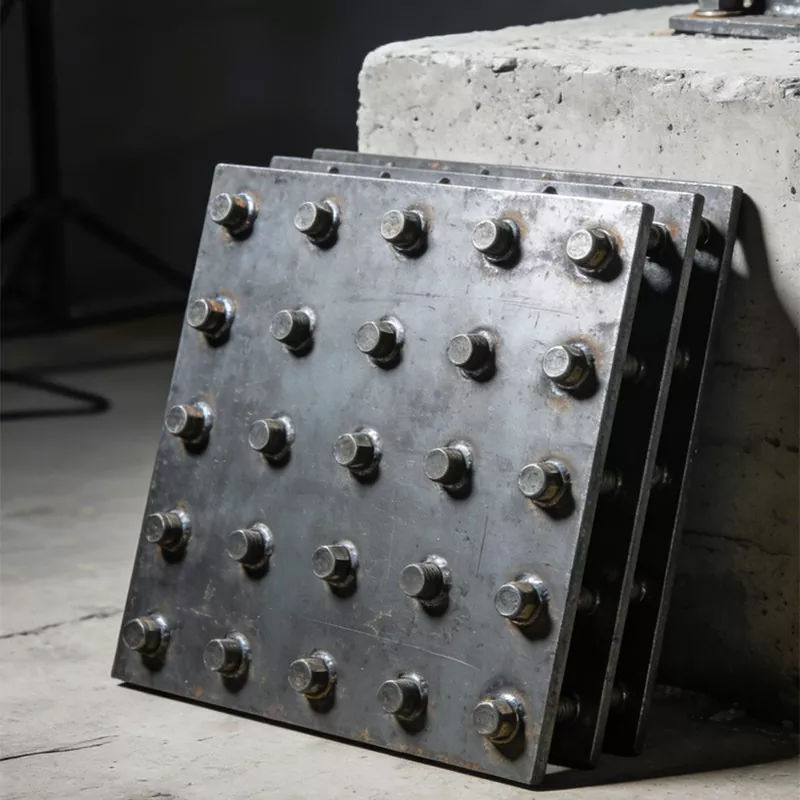

    Embedded steel plate for construction

    Hlavní prodejní body: Vysoká přesnost, síla a přizpůsobivost

    Tato vestavěná ocelová deska přísně kontroluje toleranci velikosti v rozmezí ±0,5 mm a přesnost otvoru pro šrouby na ≤±0,2 mm. Přesně se spojuje szávěsné nástěnné držákya další komponenty. Při použití prvotřídních materiálů, jako je Q345B a nerezová ocel 304/316, dosahuje pevnost v ohybu ≥345MPa. Povrch prochází profesionálními úpravami, jako je žárové zinkování, s odolností proti solné mlze ≥1000h. Podporujeme plné přizpůsobení velikosti, rozvržení otvorů a povrchové úpravy, abychom splnili přísné požadavky B2B projektů.

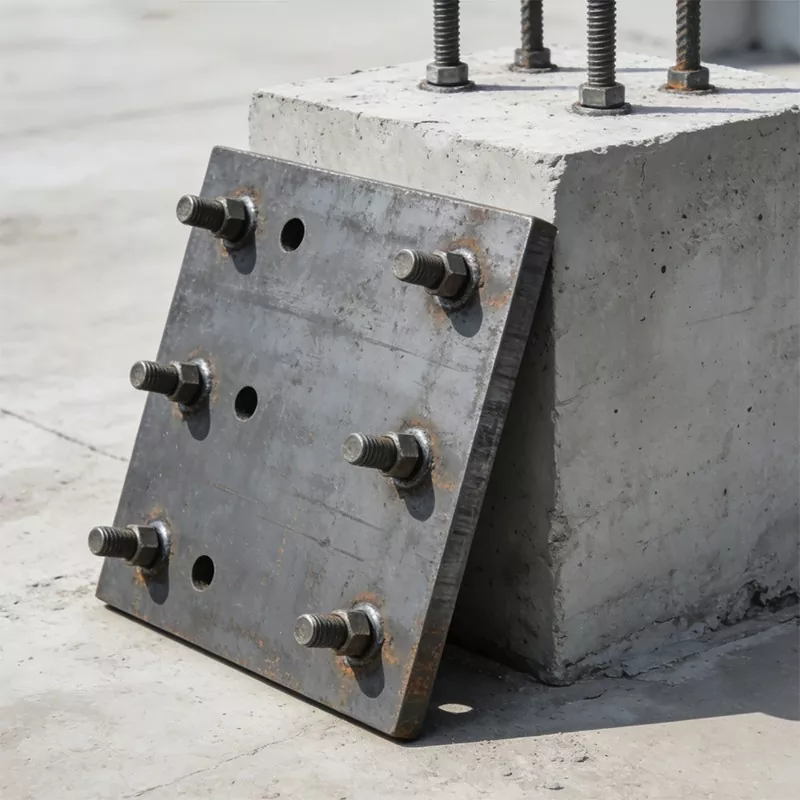

    Custom embedded steel plate

    Aplikační scénáře a ověřené případy

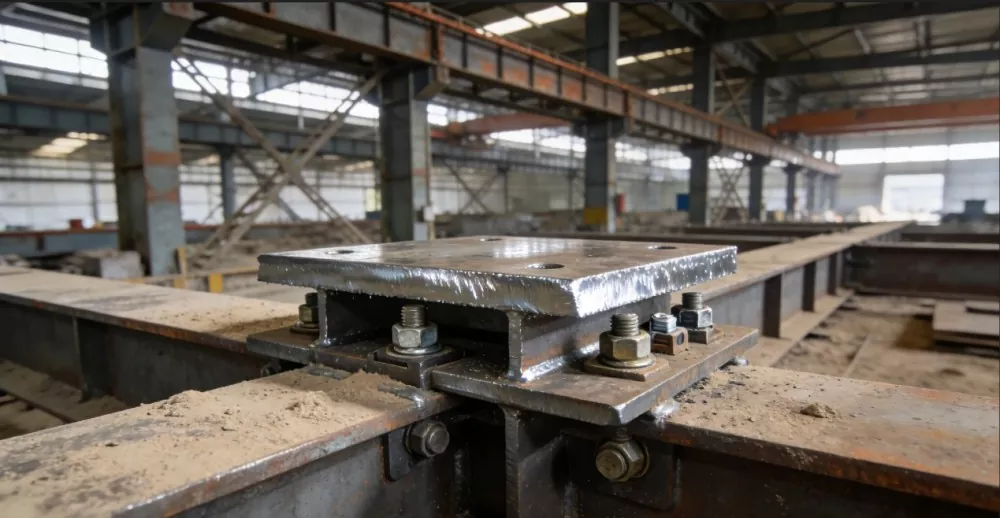

    Projekt továrny na těžké strojírenství v Tangshanu

    Projekt využíval zesílené zapuštěné ocelové desky, aby stabilně unesl zatížení 50tunový jeřábový nosník. Materiály a povrchové úpravy byly přizpůsobeny tak, aby se přizpůsobily vysoké prašnosti a vysoké vlhkosti prostředí zařízení těžkého průmyslu a zajistily dlouhodobou provozní bezpečnost.

    Heavy machinery plant embedded steel plate

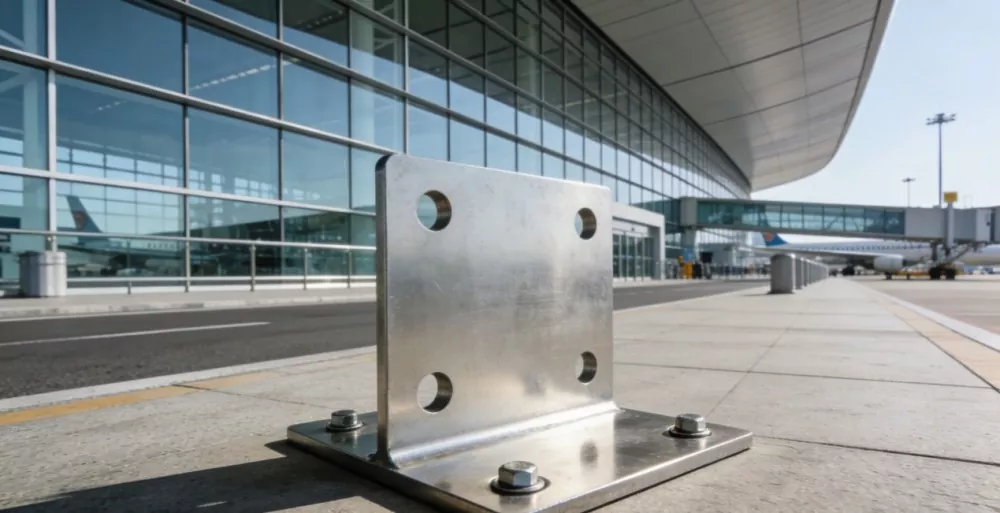

    Mezinárodní letiště Chengdu Tianfu

    Pro spojení předstěny s ocelovou konstrukcí bylo použito 304 nerezových vložených desek. Tím byla zajištěna rovinnost obvodového pláště a vynikající odolnost proti povětrnostním vlivům, splňující přísné standardy kvality velkýchprojekt dopravního uzlu.

    Nadchod pro pěší v Hangzhou

    Žárově pozinkované vložené desky byly nasazeny pro svodidla nadjezdu, čímž se zlepšila účinnost přenosu zatížení. Desky nevykazovaly žádnou zjevnou korozi v deštivém prostředí, což výrazně zkrátilo dobu výstavby a zajistilo životnost městské infrastruktury.

    Naše průmyslové výhody

    Tianjin Shunchen Industrial Co., Ltd., založená v roce 2014, má sídlo v průmyslové zóně Daqiuzhuang. Jako komplexní podnik průmyslového řetězce integrujeme hluboké zpracování oceli, žárové zinkování, skladování a dovoz/vývoz.

    S roční výrobní kapacitou přesahující 450 000 tun a výstupní hodnotou téměř 2 miliardy juanů máme významné výhody v oblasti vložených ocelových plechů. Naše základna se spoléhá na plnou integraci průmyslového řetězce a nabízí dostatečnou výrobní kapacitu, připravené zásoby, rychlou odezvu dodávek a kontrolovatelné náklady. Jako atovární přímý dodavatel, poskytujeme konkurenční cenyhromadné objednávkya řešení na míru. Zkontrolujte našeCertifikace ISO 9001pro zajištění kvality.

    Často kladené otázky

    Jaká je typická dodací lhůta pro hromadné objednávky vložených ocelových plechů?

    U standardních specifikací na skladě je dodací lhůta obvykle 7-15 dní. U přizpůsobených velikostí, specifických materiálů (jako je nerezová ocel 316) nebo speciálních antikorozních úprav je výrobní cyklus obvykle 20-30 dní v závislosti na množství objednávky. Přesný harmonogram dodání sdělíme po potvrzení objednávky.

    Můžete vyrábět desky na základě vlastních výkresů?

    Ano, naprosto. Podporujeme služby OEM a ODM. Můžete poskytnout výkresy CAD (DWG, DXF, STEP) nebo fyzické vzorky. Naše technologie CNC řezání a laserového vrtání zajišťuje, že vaše vlastní uspořádání otvorů a velikosti desek jsou splněny s přesností tolerance ≤±0,2 mm.

    Jak zajišťujete kvalitu svařování pro vysoce zatěžované aplikace?

    Používáme pokročilé automatizované svařovací procesy s výškou sváru ≥8 mm a zajišťujeme, že nevznikají žádné póry ani praskliny. Každá šarže prochází přísným nedestruktivním testováním (NDT) a detekcí vad. Naše míra kvalifikace svarů je trvale vysoká až 99,9 %, čímž efektivně splňuje vysoké zatížení a speciální požadavky průmyslových závodů.

    Jaké povrchové úpravy se doporučují pro venkovní a pobřežní projekty?

    Pro běžné venkovní použití doporučujeme žárové zinkování (tloušťka zinkového povlaku ≥80μm), které poskytuje vynikající antikorozní vlastnosti. Pro pobřežní prostředí s vysokou solnou mlhou důrazně doporučujeme použít materiál z nerezové oceli 316 v kombinaci se silným zinkovým povlakem nebo speciálním nástřikem fluorokarbonů, aby byla zajištěna maximální životnost.

    Můžete poskytnout materiálové certifikáty a protokoly o zkouškách?

    Ano. Ke každé zásilce poskytujeme komplexní dokumentaci kvality, včetně certifikátů Mill Test Certificate (MTC), zpráv o zkouškách mechanických vlastností (pevnost v ohybu a ve smyku) a zpráv o zkouškách v solné mlze. To zajišťuje hladké celní odbavení a splňuje přísné požadavky na přijetí mezinárodních stavebních projektů.

    Vyžádejte si cenovou nabídku na vložené ocelové desky

    Zašlete nám své výkresy, požadovaný druh materiálu, rozměry desek a antikorozní specifikace. Náš technický tým zkontroluje váš projekt a poskytne konkurenceschopnou přímou cenovou nabídku z výroby.
