Spirálová trubka velkého průměru

Spirální trubky velkého průměru Shunchen jsou vyráběny v přísném souladu s domácími a mezinárodními normami, jako jsou GB/T9711 a API 5L, s komplexní kontrolou kvality a technickou podporou pro zajištění stabilního a spolehlivého výkonu.

V průběhu let si Shunchen získal důvěru mnoha inženýrských klientů díky konzistentní kvalitě produktů, flexibilnímu přizpůsobení specifikací a efektivnímu logistickému systému. Ať už hledáte pořízení spirálových trubek s velkým průměrem, dotazujete se na ceny spirálově svařovaných trubek nebo hledáte spolehlivého dodavatele ocelových trubek nebo výrobce inženýrských trubek, Shunchen poskytuje komplexní službu od výběru produktu a zakázkové výroby až po dodání, čímž pomáhá vašim projektům fungovat efektivně, bezpečně a spolehlivě.

Definice produktu

Spirálová trubka s velkým průměrem (také známá jako spirálově svařovaná trubka s velkým průměrem) je typ ocelové trubky se spirálovým švem vyrobené z vysoce kvalitních pásových ocelových plechů válcovaných za tepla jako základní surovina. Vytváří se vytlačováním za studena při pokojové teplotě a následně se svařuje automatickým dvoudrátovým oboustranným svařováním pod tavidlem. Standardem definice jádra je vnější průměr ≥ 711 mm (odpovídající jmenovitému průměru DN700 a více). Může být přizpůsoben na vnější průměr až 3620 mm nebo ještě větší specifikace podle technických požadavků. Jedná se o kompozitní typ ocelového výrobku, který kombinuje nosné a dopravní schopnosti. Jeho hlavní funkcí je dosahovat na dlouhé vzdálenosti, vysoce stabilní přepravy velkých objemů tekutin (jako je voda, ropa, plyn, odpadní vody atd.), a může také sloužit jako konstrukční podpůrná součást pro rozsáhlé projekty, přizpůsobující se složitým pracovním podmínkám a drsnému prostředí. Díky svému jedinečnému designu spirálové struktury zaplňuje průmyslovou mezeru v efektivní výrobě a stabilní aplikaci materiálů potrubí s velkým průměrem a je široce používán v různých infrastrukturách a průmyslových scénářích.

Jednoduše řečeno, spirálová trubka s velkým průměrem je „velká tepna pro přepravu ve velkých projektech + nosná konstrukce“ – dokáže efektivně přepravovat různá média, uspokojit poptávku po přepravě velkých průtoků a odolat vysokému tlaku, velkému zatížení a složitým geologickým vlivům. Je vhodný pro různá složitá stavební prostředí, jako jsou hory, pobřeží a pouště. Jedná se o základní základní potrubní materiál spojující energetiku, ochranu vody, komunální a infrastrukturu.

Hlavní prodejní body

Spirální trubka s velkým průměrem má vynikající hlavní výhody, včetně bezpečnosti, flexibility, hospodárnosti, pohodlí a poddajnosti: její svarové švy jsou rovnoměrně rozloženy podél spirálové linie a napětí je rovnoměrně rozptýleno. Je spárován s vysoce kvalitními ocelovými substráty, jako jsou Q235B a X80, a také s antikorozními úpravami, jako jsou 3PE a FBE. Je schopen odolat tlaku a konstrukci, má vysokou bezpečnost a může trvat déle než 30 let. Je vhodný pro drsné pracovní podmínky, jako je vysoký tlak, velké zatížení a silná koroze. Specifikace jsou rozsáhlé, v rozsahu od 711 mm do 3620 mm ve vnějším průměru, 6 mm až 60 mm v tloušťce stěny a 6 m až 18 m v délce jedné trubky, kterou lze flexibilně přizpůsobit. Lze jej přizpůsobit konkrétním materiálům a procesům založeným na technických médiích, tlakových třídách a konstrukčním prostředí s extrémně silnou adaptabilitou. Přijímá kontinuální výrobu válcováním a technologií automatického svařování pod tavidlem, čímž dosahuje vysoké efektivity výroby. Ve srovnání s bezešvými ocelovými trubkami stejného průměru je cena snížena o 20%-30% a instalace je pohodlná, což výrazně snižuje celkové náklady na projekt. Materiál trubky má vynikající houževnatost, což umožňuje ohýbání za studena, aby se přizpůsobilo složitému terénu, jako jsou hory a pobřeží. Standardizovaná svařovací rozhraní mají dobrý těsnicí výkon, vysokou konstrukční účinnost a nízkou obtížnost. Celý výrobní proces se řídí národními a mezinárodními standardy jako GB/T9711 a API 5L. Od surovin až po hotové výrobky je implementována úplná procesní kontrola, vícenásobné testy zajišťují shodu s kvalitou a mohou být poskytnuty kompletní kvalifikační certifikáty a zprávy o zkouškách plně vyhovující potřebám různých klíčových projektů.

Technické specifikace

Jádro se řídí standardy GB/T9711-2017 "Ocelové trubky pro přepravu potrubí pro ropný a plynárenský průmysl", GB/T 3091-2015 "Svařované ocelové trubky pro nízkotlaký přenos kapalin", API 5L, SY/T5037 atd. Běžné specifikace lze upravit podle potřeby a speciální specifikace

1. Specifikace velikosti jádra

2. Specifikace materiálu

3. Hodnocení tlaku

Výpočet tlaku se řídí normou GB50251 a používá Barlowův vzorec: t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)

Mezi nimi:

P —— Návrhový tlak

D —— Vnější průměr trubky

S —— Mez kluzu materiálu

E —— Koeficient svařování (pro spirálově svařované trubky je 0,9)

Oblasti použití a případy

Velkoprůměrové spirálové trubky se svými výhodami trvanlivosti, flexibilními specifikacemi a vysokou nákladovou efektivitou jsou široce používány v pěti klíčových oblastech včetně přenosu energie, projektů na ochranu vody, komunální výstavby, infrastrukturních projektů a průmyslové výroby. Jsou vhodné pro různé klíčové projekty a složité scénáře. Následuje podrobné představení polí a skutečných případů spolu s vysvětlením scénářů:

Základní oblasti použití

1. Pole přenosu energie (základní scénář aplikace)

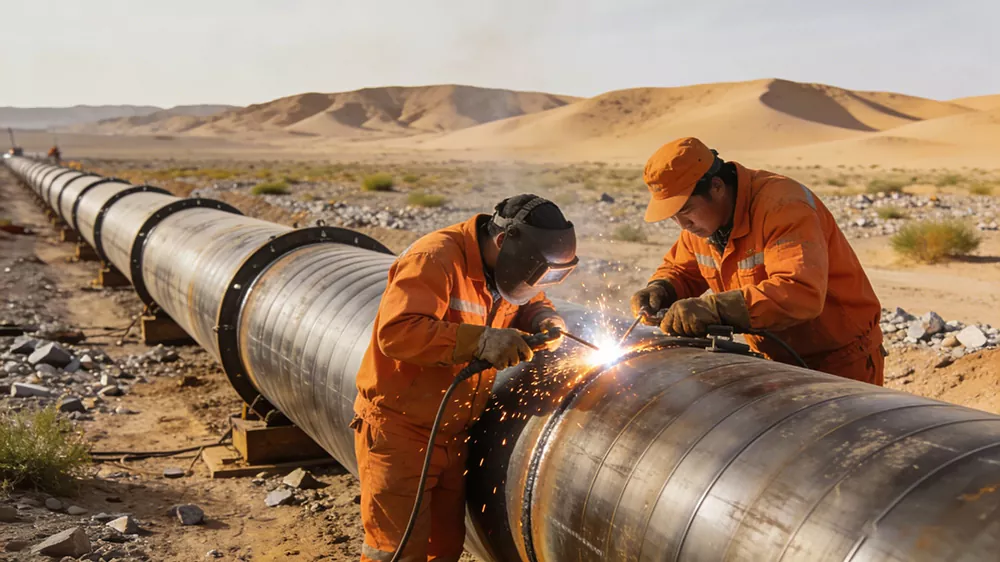

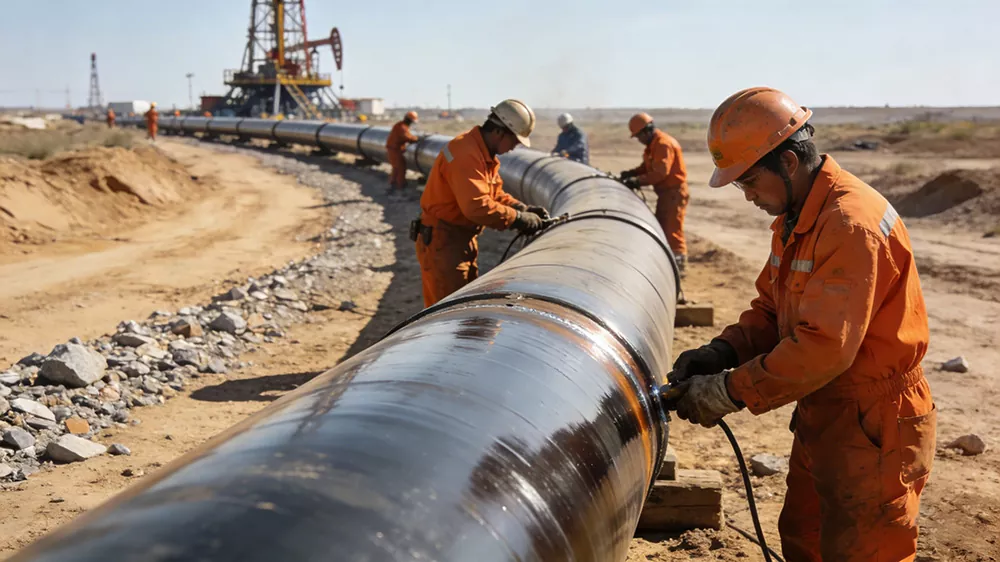

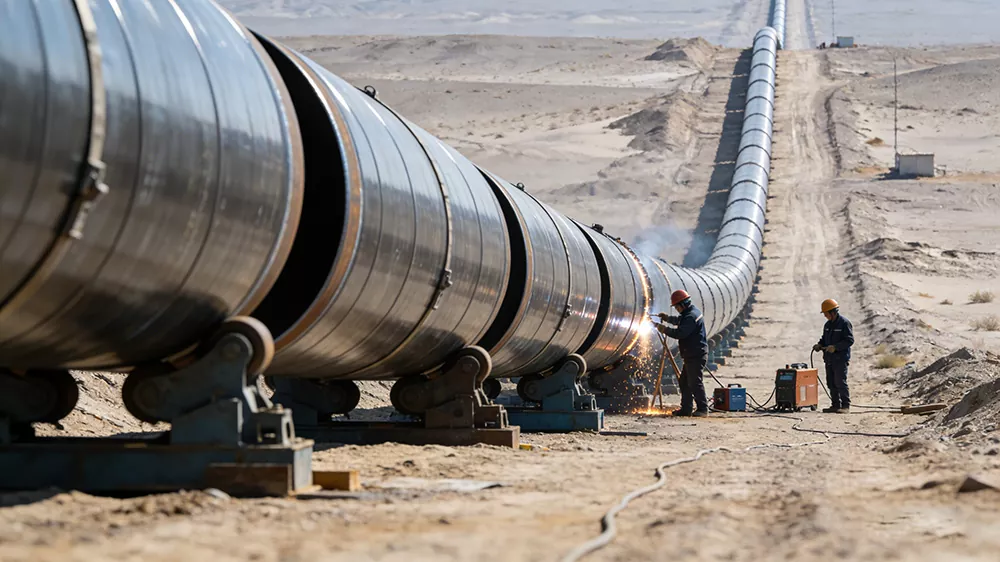

Kompatibilní média: Surová ropa, zemní plyn, rafinovaná ropa, uhelný metan, pára atd. Základním požadavkem je vysokotlaká doprava na dlouhé vzdálenosti a bez úniků. Je vhodný pro složité terény, jako jsou pouště, náhorní plošiny a hory. Dokáže odolat extrémním teplotním rozdílům a vlivům geologického osídlení. Je „hlavní tepnou“ přenosu energie a hojně se využívá při stavbě dálkových potrubí. Může účinně zlepšit efektivitu přepravy, snížit energetické ztráty, snížit celkové náklady na projekt, prodloužit životnost a snížit investice do údržby. Popis scény: Na staveništi dálkového plynovodu na zemní plyn v poušti Gobi jsou úhledně rozmístěny řady spirálových trubek velkého průměru a pracovníci provádějí svářecí a spojovací operace; Na místě pokládky potrubí pro ropu z ropného pole využívá povrch potrubních materiálů špičkovou antikorozní technologii, která je vhodná pro složité korozní prostředí ropného pole a zajišťuje, že ropa je přepravována bez úniku.

2. Obor vodohospodářského inženýrství

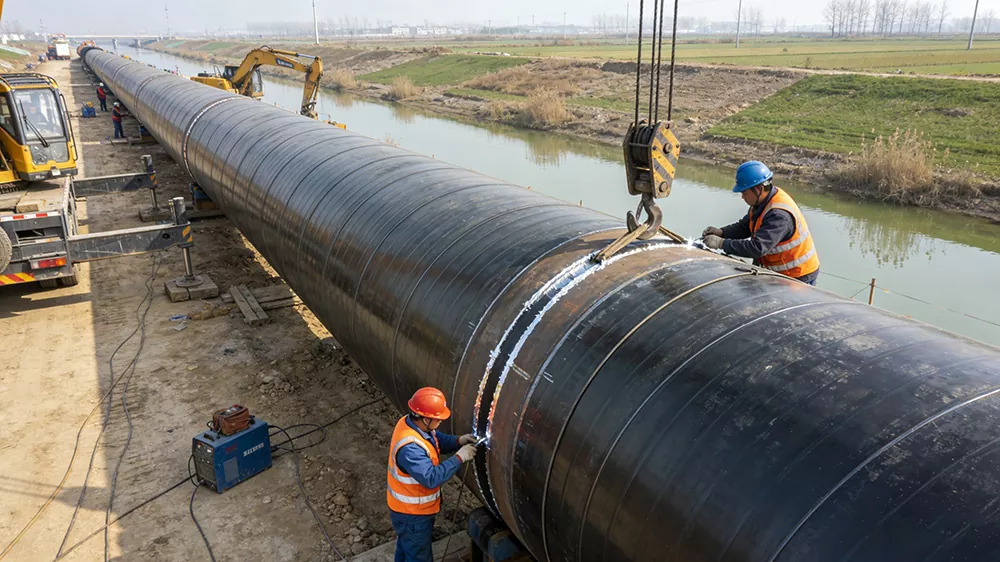

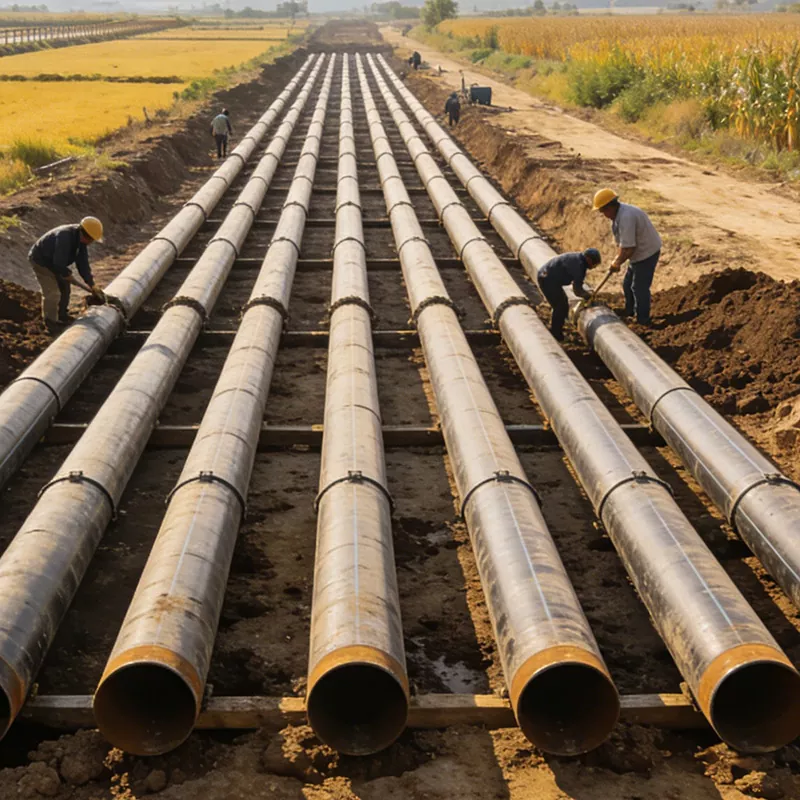

Použitelné scénáře: Rozsáhlé projekty přesměrování vody, projekty převádění vody, projekty protipovodňových opatření a odvodňování, hlavní potrubí pro zavlažování zemědělské půdy, projekty zásobování vodou pitnou vodou, projekty zásobování ostrovní vodou atd. Základními požadavky jsou vysoká průtoková kapacita, odolnost proti korozi a odolnost vůči tlaku vody. Mohou být přizpůsobeny složitému prostředí, jako jsou koryta řek, půdy zasažené solí atd. Mohou účinně odolávat vodní erozi a geologickým poklesům, zajišťují stabilní přenos vodních zdrojů a zaručují bezpečný provoz projektů na ochranu vod. Hrají důležitou podpůrnou roli v klíčových národních projektech ochrany vody. Popis scény: Na staveništi projektu Jinghai Water Diversion Project se pro pokládku hlavního potrubí používají spirálové trubky velkého průměru. Trubky procházejí řekami nebo zemědělskou půdou a pracovníci provádějí utěsnění rozhraní. V místě projektu ostrovního zásobování vodou se používají velkoprůměrové spirálové trubky s antikorozní technologií 3PE, které odolávají erozi mořské vody a dosahují propojení vodních zdrojů mezi ostrovem a pevninou.

Typický případ

Případ 1: Projekt vedlejšího vedení přepravy plynu ze západu na východ (v oblasti energetické dopravy)

Požadavky projektu: Je potřeba položit dálkový vysokotlaký plynovod na zemní plyn vhodný pro složité terény, jako jsou pouště a hory. Materiál potrubí musí mít tlakovou únosnost ≥ 6,3 MPa, musí být odolný vůči geologickému sedání a korozi a musí být schopen být rychle dodáván v dávkách, aby potrubí fungovalo bez úniků po dlouhou dobu.

Použití produktu: Byla vybrána velkoprůměrová spirálová trubka z oceli X80 s vnějším průměrem 1220 mm a tloušťkou stěny 22 mm. Byl přijat antikorozní proces 3PE + technologie katodové ochrany. Celkem bylo dodáno přes 8 000 tun, pokrývající délku potrubí přes 120 kilometrů, splňující požadavky vysokotlaké dopravy a svary prošly duálním nedestruktivním testováním ultrazvukem a rentgenem se 100% kvalifikací.Scéna：

Případ 2: Projekt hlavního potrubí projektu Jing-Huai přesměrování vody (v oblasti inženýrství ochrany vody)

Požadavky projektu: K dosažení velkokapacitní přepravy čisté vody je zapotřebí rozsáhlé hlavní potrubí pro odvádění vody, které je vhodné pro scénáře překračování řek a pokládání zemědělské půdy. Materiál potrubí musí být netoxický, odolný proti korozi, mít velký průměr, o jmenovité světlosti DN2000. Aby se snížil počet rozhraní a zlepšila se efektivita konstrukce, jsou vyžadovány přizpůsobené materiály potrubí standardní délky 18 m.

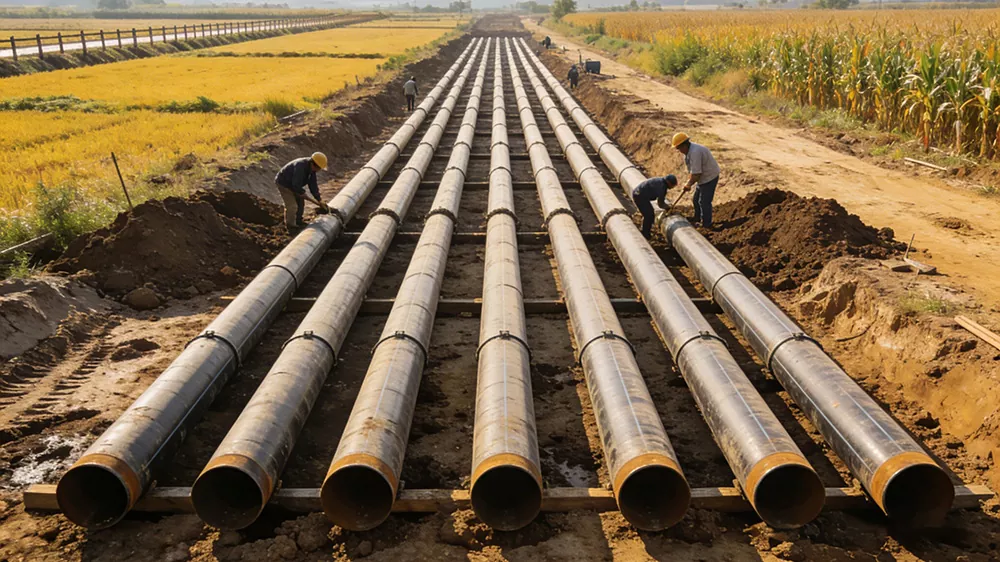

Použití produktu: Vyberte materiál Q345B pro velkoprůměrové spirálové trubky, s vnějším průměrem 2020 mm a tloušťkou stěny 18 mm. Antikorozní proces kvality pitné vody IPN8710 je přijat, aby se zajistilo, že nedojde k sekundárnímu znečištění pitné vody. Pro pokládku hlavního potrubí přes řeky a v zemědělských oblastech jsou k dispozici přizpůsobené 18m trubkové materiály standardní délky v celkové hmotnosti přes 5 000 tun.

Balení a doprava

1. Normy pro balení (vhodné pro vlastnosti s velkým průměrem a vysokou hmotností, s ohledem na ochranu a pohodlí)

2. Specifikace dodávky (s ohledem na efektivitu, bezpečnost a náklady a přizpůsobené přepravním vlastnostem trubek velkého průměru)

（1）Způsob dopravy

(2) Požadavky na načítání

Před naložením zkontrolujte neporušenost obalu potrubí a stav antikorozního nátěru. Po potvrzení, že nejsou poškozeny, zvedněte trubky plynule na přepravní nosič. K fixaci použijte ocelová lana a pryžové podložky. Vyvarujte se navíjení ocelových lan přes antikorozní nátěr (k izolaci použijte pryžové podložky). Je to proto, aby se zabránilo poškození antikorozního povlaku během zvedání a přepravy a aby se zabránilo deformaci trubek v důsledku mačkání. Umístěte potrubí úhledně. Seskupte potrubí stejné specifikace. Uspořádejte je podle délky a tloušťky a umístěte je odděleně, abyste zabránili poškození kolize způsobenému smíšeným zatížením. Ujistěte se, že jsou koncové zátky bezpečně utěsněny, aby se do potrubí nedostaly cizí předměty.

（3）Dodávkový cyklus a dodávka

（4）Zajištění dopravy a poprodejní servis

Během přepravního procesu se provádí sledování v reálném čase a místo přepravy a stav potrubí jsou poskytovány v reálném čase, aby se zabránilo zpoždění přepravy nebo poškození potrubí. V případě poškození obalu, poškrábání potrubí, deformace atd. během přepravy, okamžitě zajistíme opětovné dodání nebo opravu na místě, abychom zajistili, že to neovlivní postup výstavby zákazníků. Pro dálkovou a složitou přepravu v silničním provozu bude zakoupeno dostatečné pojištění přepravy nákladu, které bude komplexně chránit práva a zájmy zákazníka.

Předání a poprodejní servis: Po dokončení předání budou poskytnuty profesionální návrhy na skladování potrubí (jako je vyvarování se dlouhodobému vystavení slunci a dešti na čerstvém vzduchu, antikorozní potrubí zabraňující poškrábání ostrými předměty, zvednutí dna pro skladování, aby se zabránilo kontaktu s rzí se zemí atd.), a pokud se později vyskytnou nějaké dotazy týkající se instalace nebo testování, technici budou připraveni k okamžitému připojení a zodpovězení.

Výhody výběru Shunchen

Má silnou odolnost proti tlaku, s rovnoměrným rozložením napětí ve spirálovém svarovém švu, vynikající odolnost proti deformaci a sedání. Je vhodný pro vysokotlakou přepravu na dlouhé vzdálenosti a komplexní podzemní prostředí. Specifikace jsou kompletní a průměr trubky a tloušťku stěny lze přizpůsobit podle potřeby tak, aby splňovaly požadavky projektů s velkým průměrem. Kvalita svařování je stabilní při použití oboustranného svařování pod tavidlem, s hustými svary a dobrým těsnícím výkonem. Celý proces je garantován nedestruktivním testováním pro zajištění kvality. Efektivita výroby je vysoká, materiál je pevný a má vyšší poměr ceny a výkonu ve srovnání s bezešvými trubkami a trubkami s rovným švem stejného průměru. Může být spárován s různými antikorozními úpravami, jako je 3PE a epoxid, vhodný pro scénáře, jako je ropný a plynárenský, komunální a chemický průmysl, s dlouhou životností. Servisní systém je kompletní, od návrhu schématu, přizpůsobení výroby až po logistiku distribuce, technickou podporu na místě, sleduje celý proces a poprodejní reakce je včasná a poskytuje spolehlivé záruky stabilního provozu projektu.

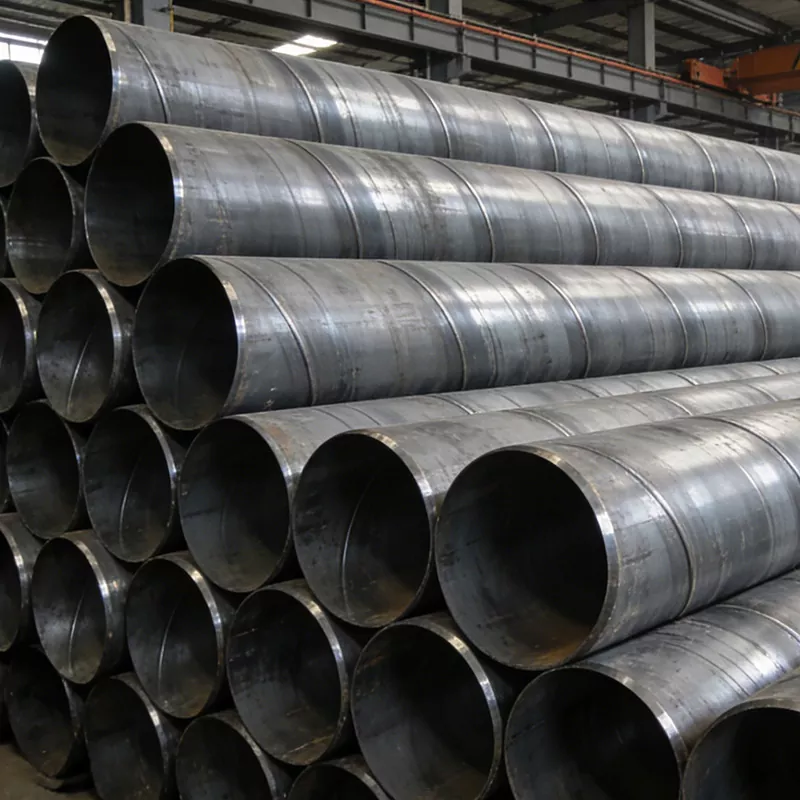

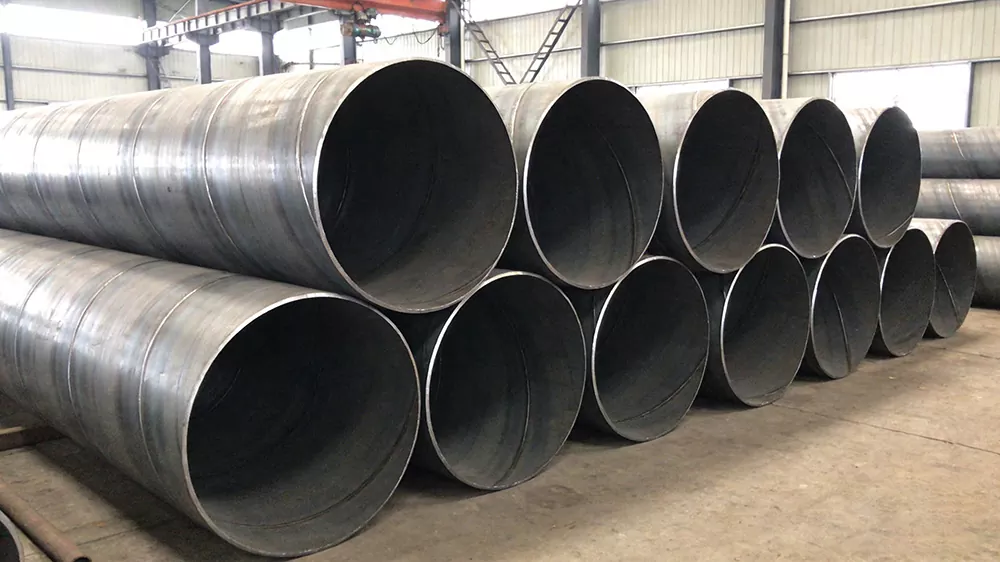

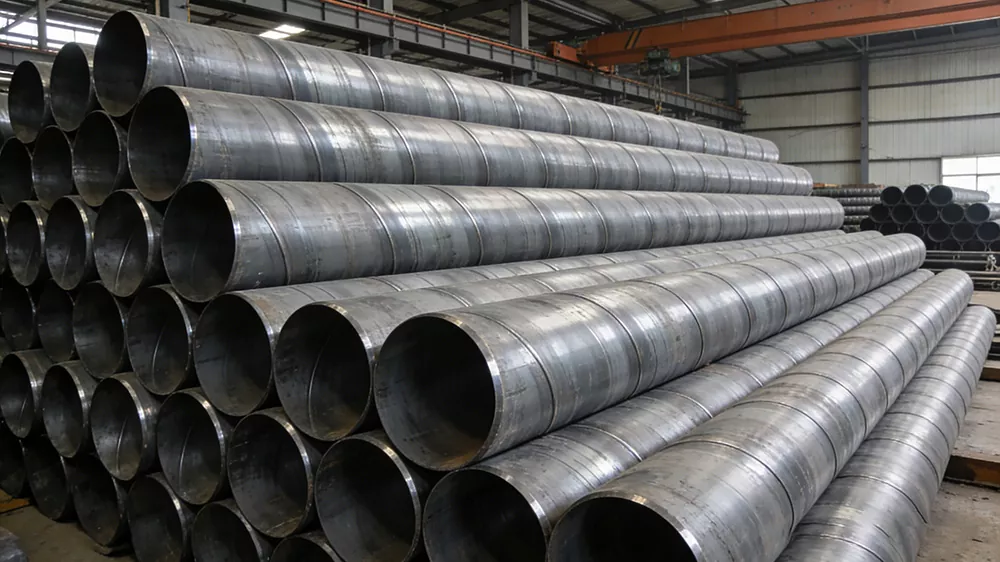

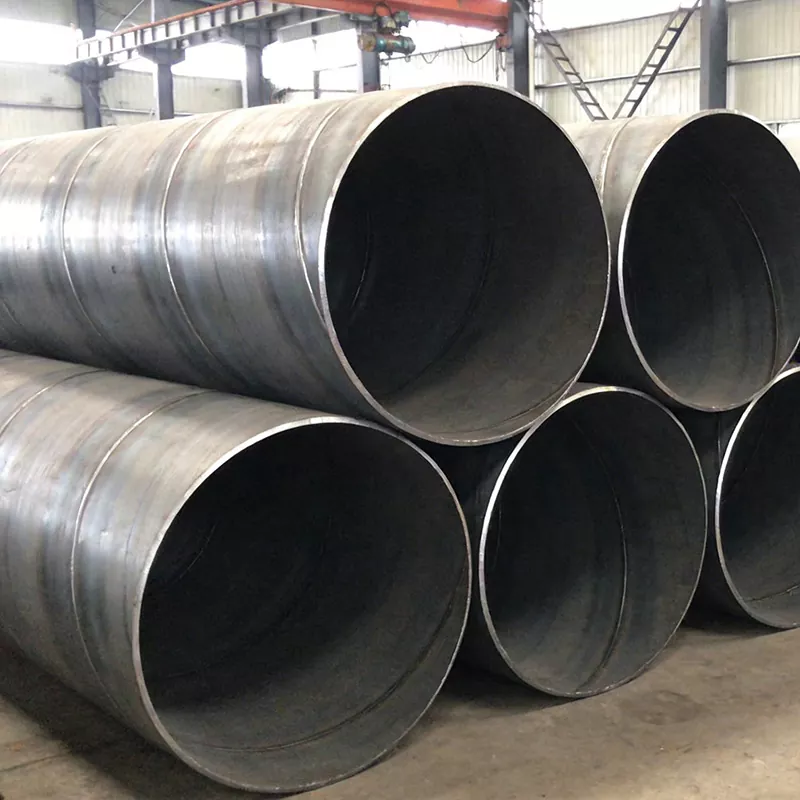

Ilustrace produktu:
