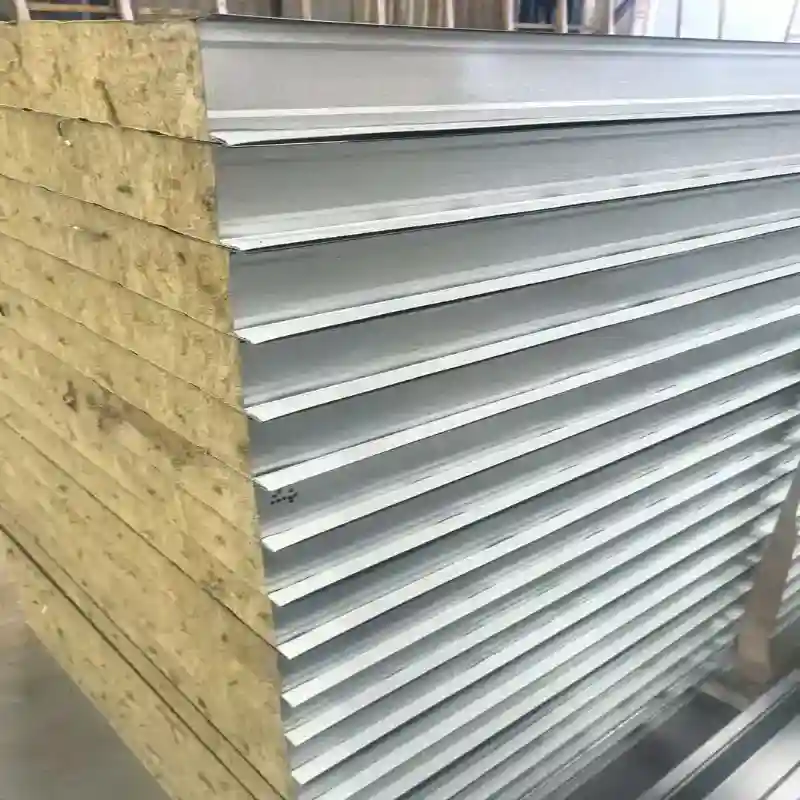

Kovový kompozitní střešní panel

Shunchen Metal Composite Roof Panel nabízí integrované střešní řešení pro průmyslové závody, sklady, chladírny a komerční budovy. Díky nepřetržité laminaci odolných kovových plášťů a izolovaných jader (50–200 mm) eliminuje další vrstvy na místě a zároveň maximalizuje energetickou účinnost. S podporou skupinové kapacity 450 000 tun poskytuje úplné vlastní specifikace a rychlé dodání.

Klíčové vlastnosti

Integrovaná tepelná izolace

Izolované jádro je uzavřeno mezi plechy a vytváří souvislou tepelnou bariéru napříč střechou. PU a PIR jádra jsou vhodná zejména pro budovy, kde je důležité omezení prostupu tepla střechou.

Požadovanou tloušťku kovového kompozitního střešního panelu lze vybrat podle cíle izolace projektu a místních klimatických podmínek namísto použití jedné pevné tloušťky pro každou budovu.

Kovový povrch odolný vůči povětrnostním vlivům

Vnější kovová vrstva poskytuje první bariéru proti dešti, slunečnímu záření, větru a atmosférickému vystavení. Zvolený nátěrový systém dodává ochranu ocelovému nebo hliníkovému podkladu a určuje také viditelnou povrchovou úpravu střechy.

Pro projekty ve vlhkém, pobřežním nebo chemicky exponovaném prostředí by měly být specifikace substrátu a nátěru vybrány podle očekávaných korozních podmínek.

Strukturální tuhost

Lepená sendvičová konstrukce kombinuje dva kovové pláště s tuhým nebo polotuhým izolačním jádrem. To vytváří silnější a stabilnější panel než jeden tenký plech.

Tuhost panelu závisí na typu jádra, tloušťce panelu, tloušťce plechu, geometrii profilu, rozpětí a způsobu upevnění. Pro konstrukční návrh střechy by proto měla být konečná konfigurace panelů zvolena podle požadovaného rozpětí a podmínek zatížení.

Snížené vrstvení střechy

Protože kovová krytina a izolace jsou dodávány jako jeden továrně vyrobený komponent, střešní systém nevyžaduje samostatnou izolační vrstvu mezi vnějším střešním plechem a interiérem budovy.

Tato integrovaná konfigurace může snížit počet instalačních fází a zjednodušit manipulaci s materiálem při stavbě střechy.

Vlastní vzhled povrchu

Vnější a vnitřní plechy lze dodat v různých povrchových úpravách a barvách. To umožňuje sladit vzhled střechy s průmyslovými zařízeními, komerčními budovami, sklady a dalšími architektonickými požadavky.

Aplikace

Průmyslové dílny a továrny

Kovové kompozitní střešní panely se používají pro střechy továren, kde je vyžadována tepelná izolace spolu s hotovou kovovou střešní krytinou. Konfigurace PU, PIR a minerální vlna lze vybrat podle tepelných a požárních požadavků budovy.

Sklady a logistické budovy

Sklady vyžadují velké střešní plochy se stálými rozměry panelů a efektivní instalaci. Prefabrikovaná panelová konstrukce je vhodná pro sklady s ocelovou konstrukcí a logistická zařízení, kde střešní konstrukce potřebuje pokrýt velké plochy.

Chladírenské skladovací prostory

Pro chladírenské a temperované budovy lze PU nebo PIR jádra zvolit pro jejich tepelně izolační vlastnosti. Tloušťka panelu se běžně určuje podle cílové vnitřní teploty, venkovního klimatu, chladicího zatížení a konstrukce pláště budovy.

Obchodní a zemědělské budovy

Panely lze použít pro komerční budovy, zemědělské sklady, budovy pro hospodářská zvířata a další konstrukce vyžadující hotový izolovaný střešní plášť.

Průmyslové budovy citlivé na oheň

Konfigurace jádra z minerální vlny lze použít tam, kde projekt vyžaduje minerální izolační jádro s nehořlavými vlastnostmi. Konečná požární klasifikace by měla být potvrzena podle kompletní panelové konstrukce a příslušné zkušební normy.

Technické parametry

Specifikace produktu

Typický výběr tloušťky

Tloušťka kovového kompozitního střešního panelu by měla být určena spíše na základě požadovaného tepelného výkonu, požární specifikace, rozpětí, místního klimatu a konstrukčního návrhu, než aby byla vybírána pouze podle typu budovy.

Platné normy

Shunchen může vyrábět panely podle specifikovaných čínských a mezinárodních požadavků, včetně GB/T 23932-2009 a EN 14509 tam, kde je to vhodné. Požární a výkonnostní zkoušky mohou být uspořádány podle příslušné projektové specifikace, včetně příslušných ASTM nebo jiných regionálních zkušebních metod.

Přesná norma a zkušební metoda by měly být potvrzeny před výrobou, protože požární klasifikace a tepelné vlastnosti závisí na kompletní konstrukci panelu, včetně kovových plášťů, materiálu jádra, tloušťky, spojů a konfigurace instalace.

Výroba a kontrola kvality

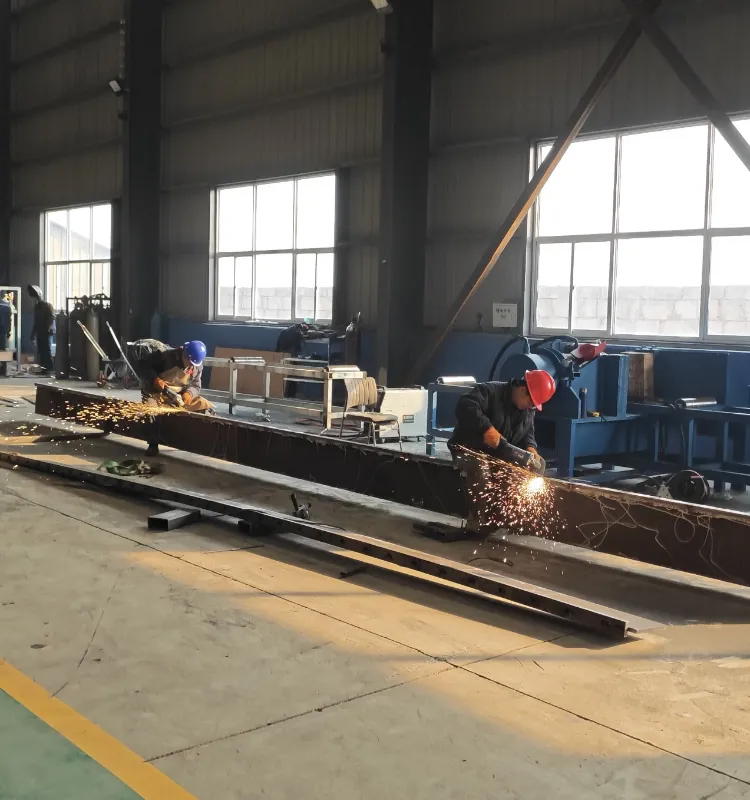

Kontinuální výroba panelů

Shunchen používá automatizované kontinuální kompozitní výrobní linky k vytvoření plechů, přípravě izolačního jádra, nanášení spojovacích materiálů a lisování vrstev do integrovaného panelu.

Nepřetržitá výroba udržuje geometrii panelu a uspořádání vrstev konzistentní po celou dobu výroby.

Kontrola základního materiálu

Před laminací je izolační jádro zkontrolováno podle požadovaného typu materiálu a specifikace. Hustotu, tloušťku a další relevantní vlastnosti lze ověřit podle vybraného jádra a příslušných požadavků na kontrolu.

Kontrola rozměrů panelu

U hotových kovových kompozitních střešních panelů se kontroluje tloušťka, šířka, délka, stav profilu a viditelné odchylky rozměrů. Kontrola se zaměřuje na to, zda hotový panel odpovídá schválené výrobní specifikaci.

Lepení a kontrola povrchu

Lepené rozhraní je zkontrolováno na viditelnou delaminaci a neúplné spojení. Kovový povrch je před zabalením zkontrolován na škrábance, vady povlaku, promáčkliny a jiná viditelná poškození.

Testování výkonu

V závislosti na konfiguraci produktu a požadavcích projektu může testování zahrnovat tepelnou vodivost, požární odolnost, odolnost v ohybu a další relevantní ověření výkonu.

U exportních objednávek vyžadujících nezávislé ověření lze zajistit kontrolu třetí stranou prostřednictvím organizací jako SGS nebo BV podle dohodnutého rozsahu kontroly.

OEM přizpůsobení

Výběr materiálu jádra a kovu

Zákazníci mohou specifikovat vnější plech, vnitřní plech a izolační jádro podle požadavků projektu. Shunchen může dodat kombinace na bázi barevně lakované oceli, slitiny hliníku, hořčíku a manganu, PU, ​​PIR, minerální vlny a skleněné vlny.

Tloušťka a šířka panelu

Tloušťku panelu lze přizpůsobit požadavkům na izolaci a konstrukci budovy. Efektivní šířku lze také upravit tak, aby odpovídala uspořádání střechy a instalačnímu systému.

Vlastní délka panelu

Panely lze vyrábět v pevných nebo zakázkových délkách. Výroba na míru snižuje potřebu rozsáhlého řezání na místě a umožňuje přizpůsobení rozměrů panelů geometrii střechy.

Povrchová úprava a barva

Zákazníci mohou specifikovat typ nátěru, povrchovou úpravu a barvu. Polyesterové a fluorokarbonové nátěrové systémy jsou dostupné pro různé požadavky na expozici a vzhled.

Prefabrikované zpracování

Další tovární zpracování může zahrnovat otevírání, těsnění hran, ohýbání rohů a předvrtání podle schválených výkresů. Tyto operace jsou dokončeny před odesláním, když projekt vyžaduje, aby panely dorazily částečně připravené k instalaci.

Instalace a připojení

Rozložení střechy

Před instalací by měla být střešní konstrukce zkontrolována z hlediska vyrovnání, rozteče vaznic, úrovně a únosnosti. Před zvednutím svazků na střechu by měly být rozměry kovového kompozitního střešního panelu ověřeny podle schváleného rozvržení střechy.

Umístění panelu

Panely jsou umístěny podél navrženého směru střechy a podepřeny spodními vaznicemi. Správné vyrovnání je důležité, protože spoj panelů určuje kontinuitu střešní krytiny.

Společné připojení

Sousední panely jsou spojeny navrženým bočním spojem nebo konstrukcí přesahu. Spoj by měl být před upevněním zcela zasunut a vyrovnán, aby se zabránilo mezerám mezi panely.

Zapínání

Upevňovací prvky se instalují přes určenou upevňovací plochu do nosné konstrukce. Typ upevňovacího prvku, rozteč, specifikace podložky a poloha upevnění by měly odpovídat instalačnímu výkresu projektu a místním požadavkům na zatížení větrem.

Blikání a těsnění

Okraje střech, hřebeny, úžlabí, prostupy a další napojení vyžadují vhodné oplechování a těsnění. Tyto oblasti jsou zvláště důležité pro zabránění vnikání vody, protože přerušují souvislou střešní plochu.

Podrobnosti o instalaci by se měly řídit montážními pokyny dodavatele panelu a schváleným projektem střechy statikem.

Proč si vybrat Shunchen?

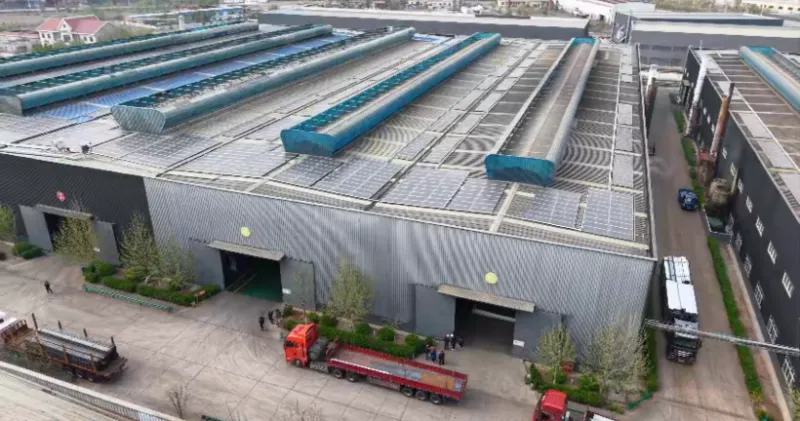

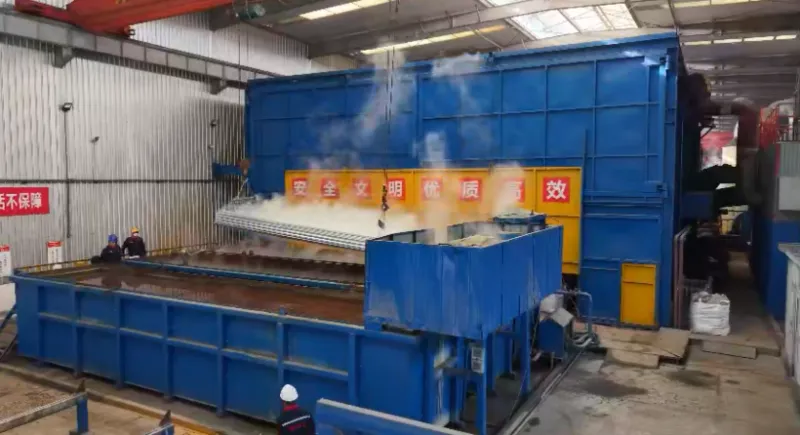

Shunchen dodává kovové kompozitní střešní panely z integrované výrobní základny pro zpracování oceli se zařízeními pokrývajícími zpracování ocelových materiálů, lakování, galvanizaci, skladování a logistiku.

Skupina má roční výrobní kapacitu přesahující 450 000 tun a více než 40 000 metrů čtverečních výrobní a skladovací plochy. U objednávek kompozitních střešních panelů tato výrobní infrastruktura podporuje získávání surovin, výrobu panelů, přizpůsobené zpracování, kontrolu, balení a exportní zásilky v rámci stejného dodavatelského řetězce.

Zákazníci mohou před výrobou specifikovat jádro panelu, plech, tloušťku, šířku, délku, povlak, barvu a prefabrikaci. Technické informace jsou posuzovány podle projektové specifikace, takže výrobní konfigurace je potvrzena před vstupem zakázky do výroby.

U exportních objednávek může Shunchen v případě potřeby poskytnout dokumentaci k továrním testům, záznamy o rozměrových kontrolách, dokumentaci materiálu a kontrolu třetí stranou. U mezinárodních objednávek jsou k dispozici způsoby přepravy FOB a CIF.

FAQ

Jaký je rozdíl mezi kovovým kompozitním střešním panelem a jednovrstvým kovovým střešním plechem?

Kovový kompozitní střešní panel obsahuje izolační jádro mezi dvěma kovovými vrstvami, zatímco jednovrstvý střešní plech poskytuje především vnější krytinu odolnou vůči povětrnostním vlivům. Kompozitní konstrukce tedy spojuje střešní a izolační funkce v jednom prefabrikovaném dílu.

Jaké jádro zvolit pro kompozitní střešní panel?

PU a PIR se běžně volí, když je primárním požadavkem tepelná izolace. Kamenná vlna je vhodná pro projekty, kde jsou důležité požární vlastnosti a izolace na minerální bázi. Skleněná vata může být zvažována, když je požadována tepelná a akustická izolace. Konečný výběr by měl odpovídat tepelným a požárním specifikacím projektu.

Jaké tloušťky panelů jsou k dispozici?

Mezi běžné tloušťky patří 50, 75, 100, 150 a 200 mm. Jiné tloušťky lze projednat dle požadovaného tepelného výkonu a návrhu projektu.

Lze délku panelu přizpůsobit?

Ano. Panely mohou být dodávány v pevných délkách, jako je 6 ma 12 m, nebo řezané na specifikované délky podle dispozice střechy a přepravních požadavků.

Lze vnější barvu a nátěr přizpůsobit?

Ano. Polyester, fluorocarbon a další specifikované nátěrové systémy mohou být dodány. Barvu lze také přizpůsobit podle dostupného nátěrového systému a požadavků projektu.

Můžete poskytnout hliník-hořčík-manganové panely?

Ano. Jako kovový povrch pro vhodné konfigurace kompozitních střešních panelů lze použít plechy ze slitiny hliníku, hořčíku a manganu. Tloušťka podkladu a struktura panelu by měly být potvrzeny podle návrhu střechy.

Můžete zpracovat otvory před odesláním?

Ano. Otevírání, těsnění hran, ohýbání a předvrtání lze uspořádat podle schválených výrobních výkresů.

Jaké informace jsou potřebné pro cenovou nabídku?

Požadované informace obvykle zahrnují plochu střechy nebo množství panelu, tloušťku panelu, materiál jádra, typ a tloušťku plechu, efektivní šířku, délku panelu, nátěr, barvu, požadavky na instalaci a místo dodání. Výkresy střechy jsou užitečné, když zákazník požaduje výpočet množství nebo prefabrikované zpracování.

Můžete zajistit kontrolu třetí stranou?

Ano. SGS, BV, případně jinou dohodnutou kontrolu třetí osobou lze sjednat dle rozsahu kontroly uvedeného v kupní smlouvě.
