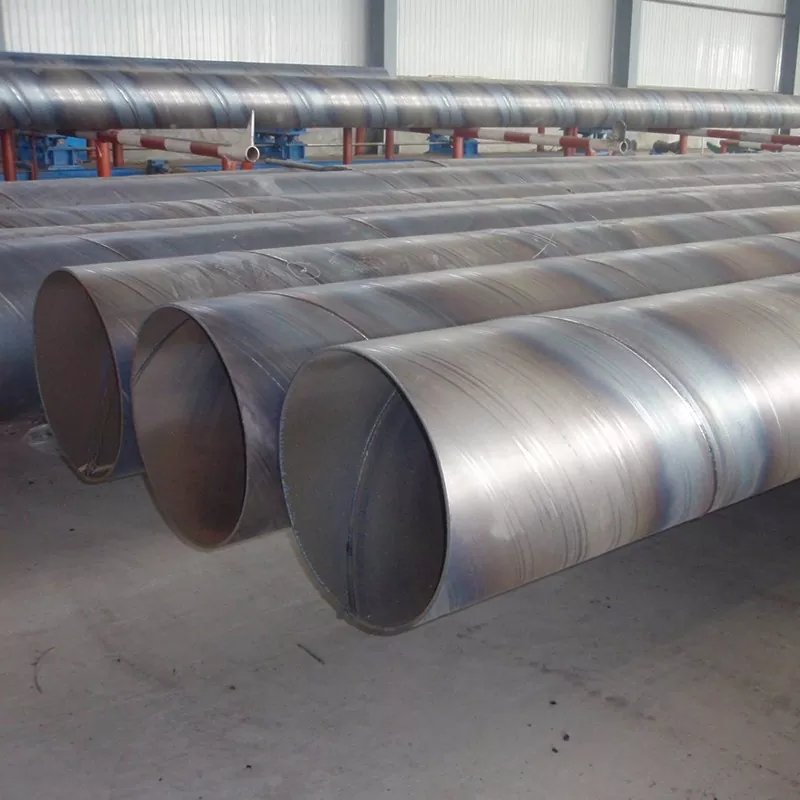

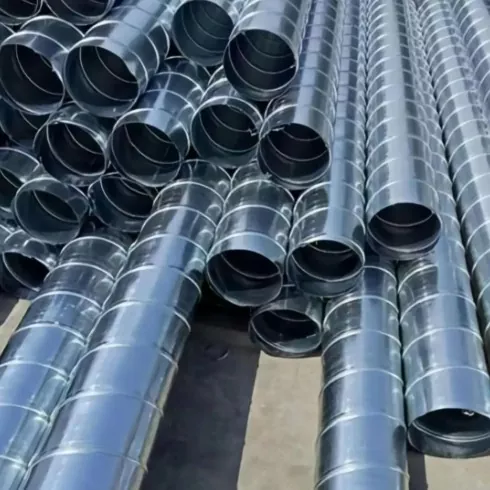

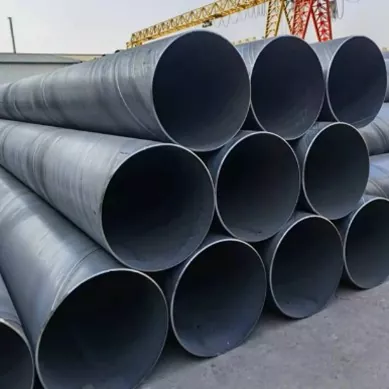

Spirálově svařovaná ocelová trubka s velkým průměrem

Spirálově svařované ocelové trubky s velkým průměrem jsou vhodné pro potrubní systémy, kde je vyžadována velká průtoková kapacita, strukturální pevnost a rozměrová flexibilita. Materiálové možnosti zahrnují uhlíkovou ocel, legovanou ocel, nerezovou ocel a korozivzdornou ocel. Povrchové úpravy jako je galvanizace a antikorozní nátěry lze volit podle dopravovaného média a provozního prostředí.

Vlastnosti produktu

Velký rozsah průměru:Vnější průměr potrubí od 219 mm do 3500 mm podporuje velkoobjemovou přepravu kapalin a rozsáhlou výstavbu potrubí.

Flexibilní tloušťka stěny:Tloušťky stěn od 3 mm do 50 mm lze zvolit podle tlaku, konstrukčního zatížení, podmínek instalace a specifikací projektu.

Spirálově svařovaná konstrukce:Ocelový pás nebo deska je tvarována do válcového tvaru podél spirálové dráhy a spojena kontinuálním spirálovým svarem. Tento způsob výroby je vhodný pro výrobu velkoprůměrových trubek z ocelového materiálu standardní šířky.

Možnost více materiálů:Uhlíkovou ocel, legovanou ocel, nerezovou ocel a korozivzdornou ocel lze volit podle mechanických požadavků a vlastností dopravovaného média.

Ochrana povrchu:Pro aplikace vyžadující dodatečnou ochranu proti vlhkosti, chemikáliím, půdě nebo jiným korozním podmínkám jsou k dispozici možnosti galvanizace, nástřiku a antikorozního nátěru.

Flexibilita délky:Standardní délky jsou 6 m a 12 m. Jiné délky lze projednat podle požadavků na přepravu, instalaci a projekt.

Technické specifikace

Materiály a povrchová úprava

Materiál by měl být zvolen podle mechanického zatížení, dopravovaného média, teploty, tlaku a korozních podmínek potrubního systému.

Uhlíková ocelje vhodný pro obecné konstrukční aplikace a aplikace pro dopravu tekutin, kde je vyžadována standardní pevnost a svařitelnost.Legovaná ocellze vybrat, když je vyžadován další mechanický nebo teplotní výkon.Nerezpoužívá se tam, kde je potřeba vyšší korozní odolnost.Ocel odolná proti korozilze uvažovat pro potrubní systémy vystavené agresivnímu provoznímu prostředí.

Povrchovou úpravu lze zvolit na základě podmínek instalace a provozu. Galvanizace poskytuje ochrannou vrstvu na bázi zinku, zatímco nástřik a antikorozní nátěry mohou poskytnout dodatečnou ochranu pro trubky používané ve venkovním, podzemním, s vodou nebo chemicky exponovaném prostředí.

Jak se vyrábí spirálově svařovaná ocelová trubka

Spirálově svařovaná ocelová trubka s velkým průměrem se vyrábí kontinuálním procesem tváření a svařování. Ocelový pás nebo plech se připraví podle požadovaného materiálu a rozměrů a poté se tvaruje do válcového tvaru podél řízeného úhlu spirály. Okraje jsou spojeny spirálovým švovým svarem pro vytvoření těla trubky.

Po svaření je trubka zkontrolována na rozměrovou přesnost, kvalitu svaru, stav povrchu a další specifikované požadavky. Další operace, jako je řezání, úkosování a povrchová úprava, lze provádět podle požadavků konečné aplikace a instalace.

Ve srovnání s výrobou s přímým švem umožňuje spirálové tvarování vyrábět trubky velkého průměru z dostupných šířek ocelového pásu nebo plechu při zachování flexibility v průměru trubky a tloušťce stěny. Konečná konfigurace potrubí by měla být zvolena podle příslušné konstrukční normy a požadavků projektu.

Aplikace

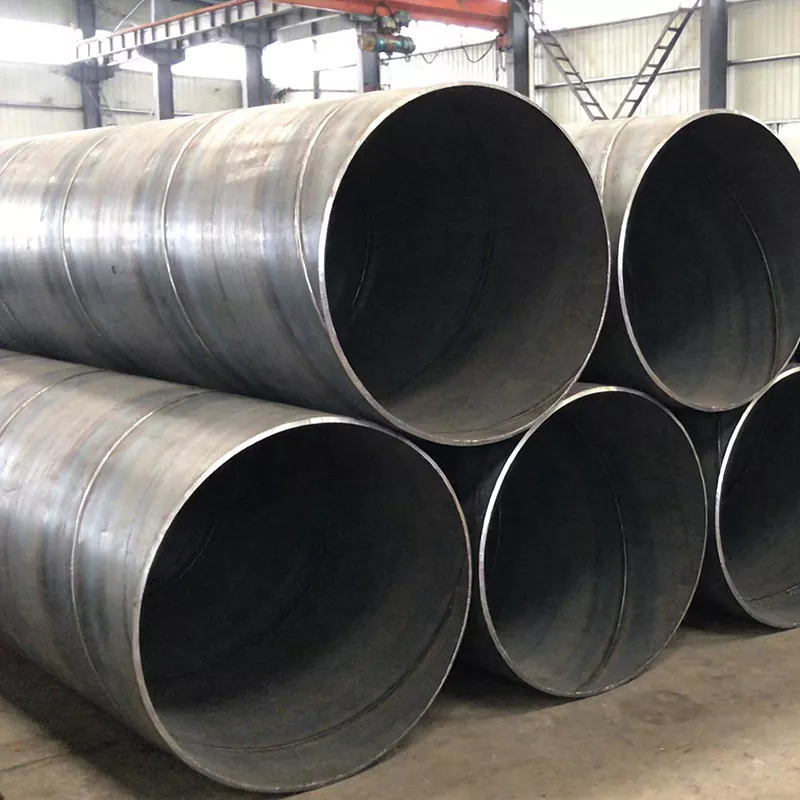

Přenos vody:Velkoprůměrové spirálově svařované ocelové trubky se používají pro vodovodní potrubí, systémy pro odvádění vody, drenážní systémy a rozsáhlou vodní infrastrukturu, kde je vyžadována vysoká průtoková kapacita.

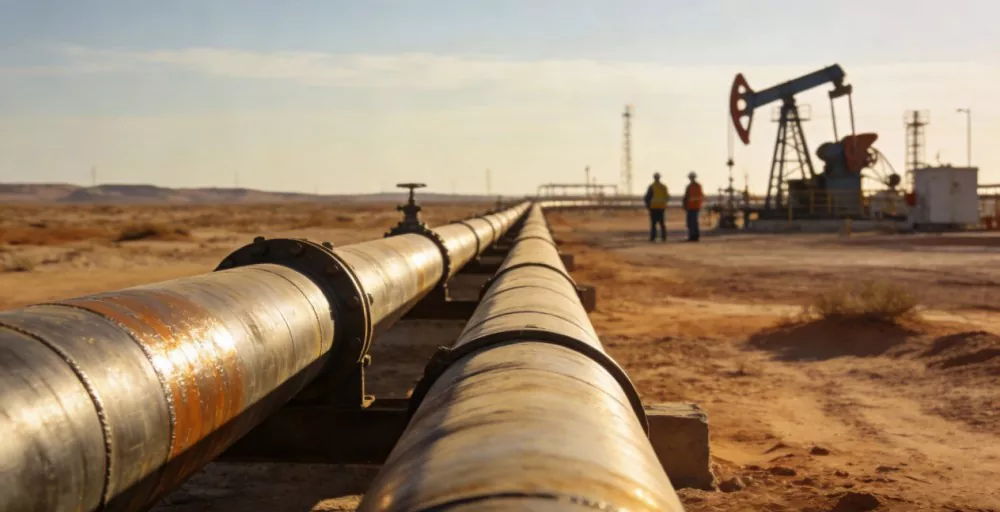

Přeprava ropy a zemního plynu:Mohou být použity v potrubních systémech pro přepravu ropy, zemního plynu a dalších tekutin. Třída materiálu, tloušťka stěny, požadavky na svar, povlak a návrh tlaku by měly být určeny podle specifikace potrubí.

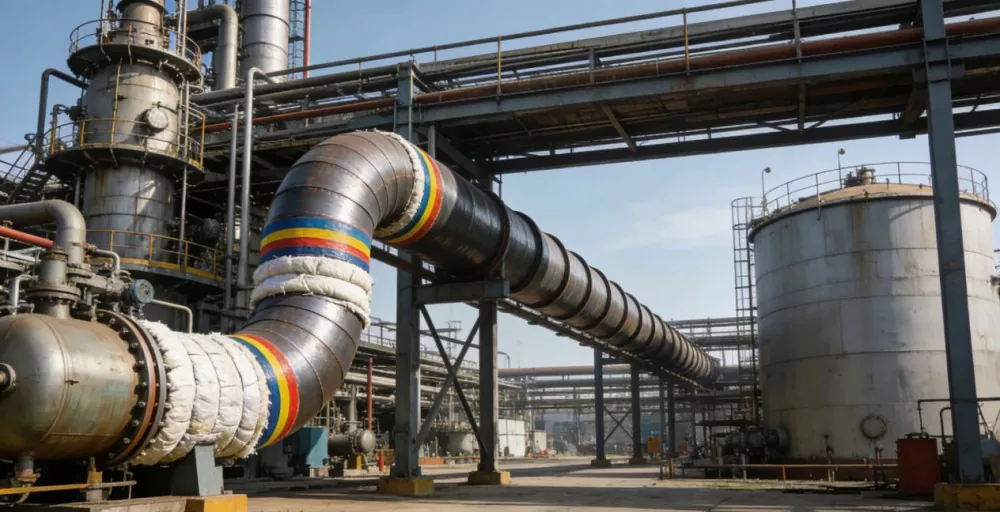

Chemický průmysl:Potrubí lze použít pro dopravu chemických kapalin a plynů, pokud je zvolená jakost oceli a ochranná úprava kompatibilní s dopravovaným médiem.

Hornictví:Potrubí velkého průměru lze použít pro dopravu vody, kejdy, bahna a dalších procesních médií v těžebních a nerostných zařízeních.

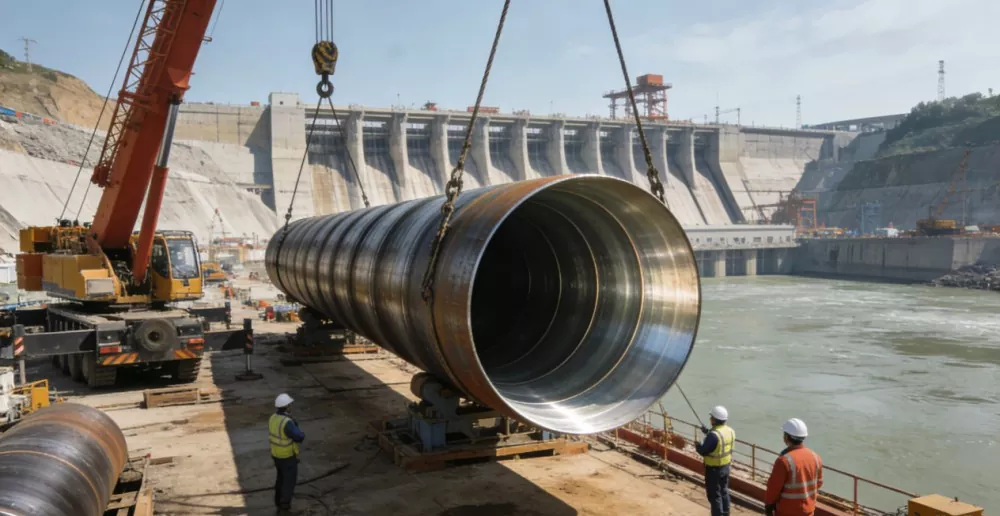

Městská infrastruktura:Aplikace zahrnují zásobování vodou, kanalizaci, infrastrukturu inženýrských sítí a potrubní systémy spojené se silnicemi, mosty, tunely a dalšími veřejnými pracemi.

Kontrola kvality

Kontrola kvality spirálově svařovaných ocelových trubek se zaměřuje na surovinu, tvarovací rozměry, integritu svaru, geometrii trubky, stav povrchu a výstupní kontrolu.

• Surovina je kontrolována podle specifikované třídy oceli a požadavků na materiál.
• Pro ověření rozměrových požadavků se měří vnější průměr trubky a tloušťka stěny.
• Spirálové svary jsou kontrolovány podle platných požadavků na kvalitu.
• Pokud to vyžaduje specifikace produktu, lze použít ultrazvukové nebo jiné nedestruktivní zkušební metody.
• Stav povrchu se kontroluje před galvanizací, nátěrem nebo jinými dokončovacími procesy.
• Hotové trubky jsou před expedicí kontrolovány z hlediska délky, vzhledu, rozměrů a specifikovaných technických požadavků.

Možnosti přizpůsobení a zpracování

Spirálově svařovaná ocelová trubka s velkým průměrem může být konfigurována podle požadavků různých projektů potrubí. Dostupné možnosti zahrnují jakost materiálu, vnější průměr, tloušťku stěny, délku trubky, povrchovou úpravu, řezání, zkosení a antikorozní úpravu.

U zakázek specifických pro projekt by měly být před výrobou poskytnuty klíčové informace, jako je dopravované médium, konstrukční tlak, provozní teplota, průměr potrubí, tloušťka stěny, prostředí instalace, platná norma a požadavky na povrchovou úpravu. To umožňuje, aby specifikace potrubí byla přizpůsobena skutečným pracovním podmínkám spíše než výběr pouze podle průměru.

Proč si vybrat Shunchen?

Zkušený výrobce ocelářského průmyslu:Tianjin Shunchen, založená v roce 2014, se vyvinula z obchodní společnosti s ocelí v integrovanou průmyslovou skupinu zahrnující zpracování oceli, galvanizaci, antikorozní úpravu, logistiku a mezinárodní obchod. S více než 300 zaměstnanci a dlouholetými zkušenostmi ve výrobě a dodávkách oceli Shunchen rozumí požadavkům různých strojírenských a průmyslových aplikací.

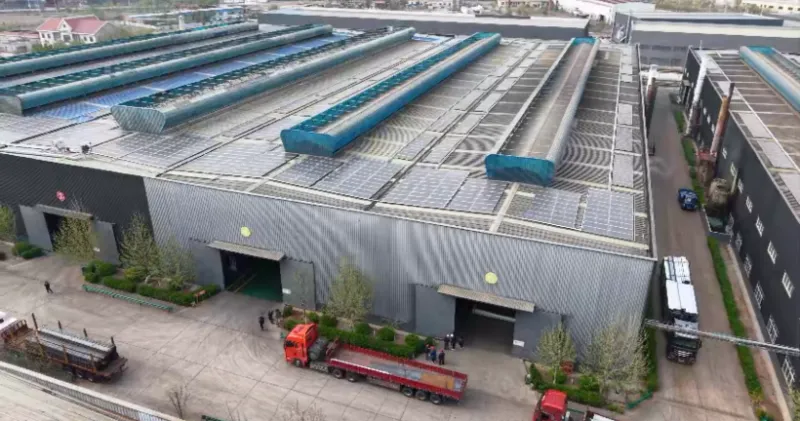

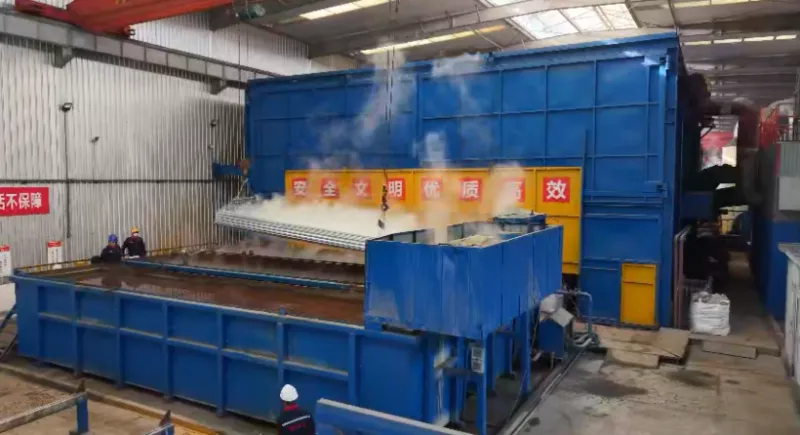

Integrované výrobní a zpracovatelské kapacity:Shunchen provozuje několik výrobních zařízení, včetně tří linek na žárové zinkování, jedné výrobní linky na ocelové konstrukce a dvou linek na antikorozní nástřik. S více než 40 000 metry čtverečními výrobních a skladových ploch společnost poskytuje ocelové výrobky s integrovanými možnostmi zpracování, včetně povrchové úpravy a zakázkové výroby.

Stabilní výrobní kapacita:Roční výrobní kapacita přesahuje 450 000 tun, což podporuje nepřetržité dodávky pro rozsáhlé stavební projekty, infrastrukturní aplikace a průmyslové zákazníky. Kombinace výrobních schopností a řízení zásob pomáhá zlepšit efektivitu dodávek pro různé požadavky objednávek.

Systém řízení kvality:Shunchen získal v roce 2018 certifikaci systému managementu kvality ISO 9001 a v celé výrobě uplatňuje standardizované postupy kontroly kvality. Suroviny, kroky zpracování, rozměry výrobků, povrchová úprava a hotové výrobky jsou kontrolovány podle platných požadavků.

Ocelové řešení na míru:Na základě různých podmínek projektu Shunchen poskytuje přizpůsobené možnosti pro specifikace produktu, metody zpracování, ochranu povrchu a požadavky na dodání. Zákazníci si mohou vybrat vhodná řešení podle aplikačního prostředí, konstrukčních požadavků a podmínek instalace.

Dlouhodobý průmyslový rozvoj:V roce 2024 dosáhla hodnota roční produkce společnosti Shunchen téměř 2 miliard juanů, což odráží její rozšířené možnosti od dodávek oceli po komplexní služby průmyslové výroby. Společnost pokračuje ve vývoji řešení pro tradiční ocelové aplikace a nově vznikající obory, jako jsou fotovoltaické nosné konstrukce.

Instalace a poprodejní podpora

Instalace by měla být provedena v souladu s konstrukcí potrubí, platnými postupy svařování a příslušnými instalačními normami. Pro připojení na místě by měl být použit profesionální svářečský personál a dokončené spoje by měly být zkontrolovány podle požadavků projektu.

Před uvedením do provozu by mělo být potrubí zkontrolováno z hlediska kvality připojení, těsnosti, rozměrové shody a poškození povrchu nebo nátěru. Pravidelná kontrola a údržba by měla být prováděna v souladu s provozním prostředím a provozními podmínkami potrubí.

Shunchen poskytuje technickou podporu pro výběr produktů, požadavky na rozměry, povrchovou úpravu a otázky související s instalací. U projektových zakázek mohou být technické požadavky přezkoumány před výrobou, aby se snížily neshody specifikací během instalace.

FAQ

Co je to spirálově svařovaná ocelová trubka o velkém průměru?

Spirálově svařovaná ocelová trubka s velkým průměrem je ocelová trubka vyrobená tvarováním ocelového pásu nebo desky do válcového tvaru podél spirálové dráhy a svařením spirálového švu. Běžně se používá pro potrubní systémy s velkým průměrem, kde je vyžadována značná kapacita průtoku tekutiny.

Jaké průměry jsou k dispozici?

Shunchenův udávaný rozsah průměrů je 219 mm až 3500 mm. Vhodný průměr závisí na požadavcích na průtok, konstrukčních podmínkách, instalačních omezeních a příslušné specifikaci potrubí.

Jaké tloušťky stěn jsou k dispozici?

Tloušťka stěn se pohybuje od 3 mm do 50 mm. Požadovaná tloušťka by měla být určena podle návrhového tlaku, mechanického zatížení, přídavku na korozi, třídy materiálu a příslušných norem.

Jaké materiály lze použít?

Dostupné kategorie materiálů zahrnují uhlíkovou ocel, legovanou ocel, nerezovou ocel a korozivzdornou ocel. Vhodná třída závisí na pracovním prostředí a přepravovaném médiu.

Může být délka potrubí přizpůsobena?

Ano. Standardní délky jsou 6 ma 12 m, jiné délky lze projednat dle požadavků projektu, přepravních podmínek a požadavků na instalaci.

Jaké povrchové úpravy jsou k dispozici?

Možnosti povrchové úpravy zahrnují zinkování, nástřik a antikorozní nátěry. Vhodné ošetření závisí na tom, zda je potrubí používáno nad zemí, pod zemí, v aplikacích souvisejících s vodou nebo v korozivním prostředí.

Jaká průmyslová odvětví používají spirálově svařované ocelové trubky velkého průměru?

Mezi běžné aplikace patří přenos vody, přeprava ropy a plynu, chemické zpracování, těžba, odvodňování a projekty komunální infrastruktury.

Jak by měla být vybrána specifikace potrubí?

Při výběru je třeba vzít v úvahu dopravované médium, požadovaný průtok, návrhový tlak, provozní teplotu, korozní podmínky, prostředí instalace, jakost materiálu, vnější průměr, tloušťku stěny a platné normy. Uvedení těchto parametrů před cenovou nabídkou pomáhá určit vhodnou specifikaci potrubí.
